какие характеристики don’t расскажет вам, как сделать так, чтобы окна выглядели премиально

Когда покупатели жалуются, что прозрачный светодиод “имеет плохую контрастность”, они редко имеют в виду лабораторный коэффициент контрастности, напечатанный в техническом паспорте. Они имеют в виду нечто более простое и жесткое:

• Черный цвет не выглядит черным. Он выглядит серым, молочным или “вымытым”.”
• Текст теряет остроту в витринах дневных магазинов.
• Контент кажется дешевым потому что тени проваливаются и изображению не хватает глубины.

Если вы AV-интегратор, инженер, архитектор или владелец бренда, это разница между витриной, которая останавливает движение, и витриной, которая выглядит как тусклая накладка.

Это руководство объясняет физику контраста на прозрачных светодиодах, ловушки измерений, которые приводят к “победам в спецификации и потерям в реальном мире”, и инженерные + содержательные рычаги, которые действительно улучшают внешний вид черного на стекле. Для получения более широкого контекста продукта и планирования применения, начните с ChinaLEDScreens.

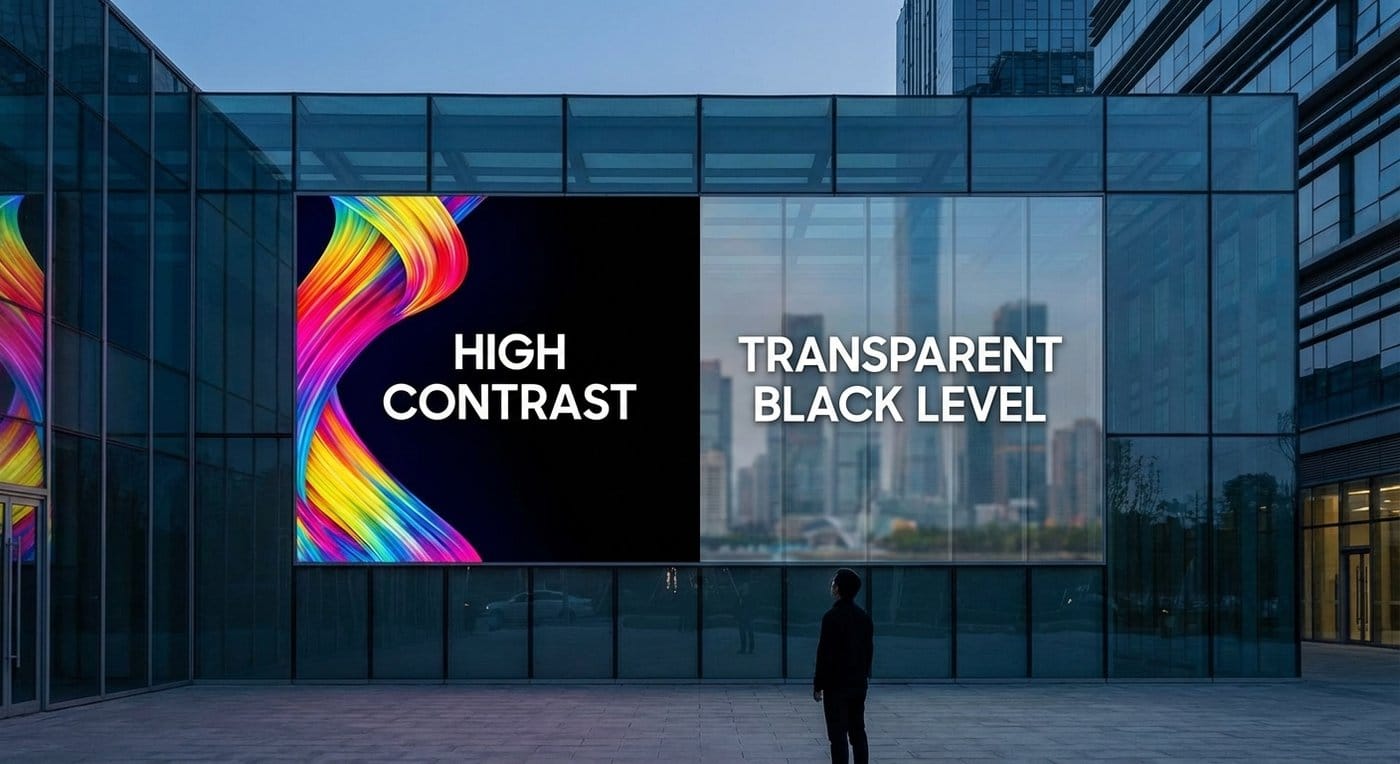

Почему контрастность прозрачных светодиодов принципиально отличается

“Черный” - это не состояние пикселя, это ваш фон (плюс блики).

На обычной светодиодной стене “черный” - это (в идеале) минимальная яркость панели, когда пиксели не ограничены рассеянным светом, внутренними отражениями и электроникой. Стандарты даже определяют уровень черного цвета таким образом, что он может включать Нежелательная утечка света и сглаживание бликов от окружающего освещения.

На прозрачном светодиоде вы добавляете еще один фактор, который доминирует над всем:

Реальная сцена за дисплеем буквально является частью изображения. Это означает, что ваш “черный” часто:

• яркость интерьера магазина через стекло,
• небо / улица / коридор торгового центра за ним, и
• отражения на поверхности переднего стекла.

Так что вопрос не в том, “насколько черным может быть светодиод?”. А “Насколько ярче светодиод может сделать на части, чем то, что зритель видит за с сайта детали?”

Именно поэтому прозрачный светодиод, который отлично смотрится в темной демонстрационной комнате, может выглядеть не очень эффектно на освещенном солнцем фасаде.

Коэффициент контрастности имеет несколько значений - выберите правильное.

“Коэффициент контрастности” в широком смысле - это отношение яркости светлого состояния к яркости темного состояния. Но тестовый образец вопросы:

• Включение/выключение контраста: полностью белый экран против полностью черного экрана.
  • Хорошо подходит для излучающих панелей в контролируемых помещениях; не подходит для окон.
• Контрастность ANSI (шахматная доска): светлые и темные пятна одновременно.
  • Ближе к реальному контенту; наказывает за внутренний разброс/блеск.
• Коэффициент контрастности окружающей среды (ACR) (практический вид вывески): учитывает отражение окружающей среды и яркость фона.
  • Наиболее предсказуемо для прозрачных светодиодов.

Программы HDR, такие как DisplayHDR от VESA, делают акцент на контраст на месте происшествия использование специфических паттернов, потому что “контраста одного числа” недостаточно.

Вынос: Когда вы обсуждаете контраст для прозрачного светодиода, всегда определяйте его:

1. шаблон (клетка, окно, полное поле),
2. окружающая среда (люкс),
3. геометрия обзора (угол/расстояние),
4. состояние фона (то, что находится за стеклом).

Таблица A - Ключевые определения (по возможности используйте язык стандартов)

Проблема дневного света в одной таблице (почему черный цвет так легко поднимается)

Полезным приближением для многих реальных поверхностей является соотношение Ламбертиана:

L ≈ E - ρ / π  Где E освещенность (люкс), ρ отражательная способность, и L яркость (кд/м² ≈ нит).

Теперь соедините это с дневным светом. Освещенность на улице может достигать примерно 120 000 люкс на прямом солнце.

Даже если то, что находится за вашим стеклом, “темновато”, отраженная/видимая яркость может быть огромной. При умеренном дневном освещении (10 000 люкс) фон с отражающей способностью 0,10 может быть около ~318 нит. Это не глубокий черный. Это “ярко-серый”.”

Таблица B - Почему дневной свет “чернеет”: люкс → отраженные ниты (ламбертианское приближение)

Отношения (диффузная поверхность): L ≈ E - ρ / π

• E = освещенность (люкс)
• ρ = отражательная способность (0-1)
• L = яркость (кд/м² ≈ нит)

Что это значит для прозрачного светодиодного уровня черного

Если фон составляет ~300 нит, а ваш светодиод пытается показать почти черные детали при яркости 5-20 нит... глаз не воспримет их как “черные детали”. Она будет поглощена яркой базовой линией.

Таким образом, контрастные улучшения происходят из два направления:

1. Повысить “белизну” (эффективную освещенность там, где это важно), и/или
2. Уменьшите “черную базовую линию” (фон + отражения + вуалирующие блики).

Редко удается сделать только одну.

Таблица C - Опорные точки окружающей среды (полезно для демонстрационных образцов)

Инженерные рычаги, улучшающие воспринимаемый контраст (в реальном мире)

1) Запас яркости (но задайте его правильно)

Больше яркости - самый простой рычаг, пока это не так.

Проблемы, с которыми вы столкнетесь:

• Ограничение мощности / ABL: некоторые системы не могут поддерживать пиковую яркость при высоком APL без дросселирования.
• Тепловое истощениеТепло снижает выносливость и ускоряет старение.
• Яркость, зависящая от содержания: “окно 10%” может быть ярким, но полноэкранный контент ниже.

По этой причине руководства и программы оценки HDR часто различают пиковую мощность по размерам/шаблонам окон.

Что указывать в RFP (прозрачный LED-friendly):

• Пиковая яркость (нит) при Окно 10% и в высокий уровень APL шаблон.
• Устойчивая яркость после 30-60 минут при определенной температуре окружающей среды.
• Допустимая равномерность яркости (поскольку яркие пятна быстрее снижают качество восприятия, чем чуть более высокая контрастность). Стандарты эргономики дисплеев ISO однозначно рассматривают яркость/контрастность как ключ к комфортному просмотру.

2) Уменьшите количество бликов и отражений (скрытый убийца контрастности).

Прозрачный светодиод сидит на стекле, которое является машиной отражения. Даже если светодиоды могут “потемнеть”, зритель все равно видит:

• Спекулярные отражения солнца/неба/освещения,
• рассеивание от пыли и микроцарапин,
• внутренние отражения в слоистых материалах.

Терминология стандартов прямо указывает на то, что сглаживание бликов от окружающего освещения как часть того, что может поднять черный цвет. (Итех)

Практическая тактика:

• AR-покрытия / пленки на внешней поверхности для уменьшения зеркального отражения.
• Антибликовая диффузия (осторожно: диффузия может снизить воспринимаемую резкость и уменьшить прозрачность).
• Архитектурное затенениеСвесы, ребра или стратегическое расположение могут сделать больше, чем 10% дополнительной яркости.
• Управление внутренним освещением Ночью: яркий внутренний свет за дисплеем уничтожает глубину черного цвета.

3) Увеличьте эффективную “черную маску” и коэффициент заполнения

Для прозрачных светодиодов структура, на которой размещены светодиоды - черная печатная плата, маска, микрорамки - может стать вашим другом. Вы обмениваете прозрачность на контраст.

Механизм: Более темный структурный фон уменьшает паразитные отражения и делает “выключенные” области менее похожими на плавающую дымку.

Подходы к проектированию:

• Более черные материалы печатных плат/масок с низким коэффициентом отражения.
• Геометрия, скрывающая зеркальные контуры (маленькие жалюзи или дефлекторы вокруг излучателей).
• Более высокий коэффициент заполнения (в пределах прозрачности), чтобы включенные пиксели доминировали в визуальном впечатлении.

4) Выберите правильную прозрачную архитектуру (не заставляйте одного специалиста выполнять все задания).

Прозрачные светодиоды - это не одна категория, а несколько семейств, каждое из которых отличается своим контрастным поведением:

• Стили решетки/сетки: отличный воздушный поток и масштаб фасада; контрастность сильно зависит от фона и расстояния просмотра.
• Прозрачные дисплеи на основе пленки: часто лучше для близкого просмотра и однородности на стекле, с разным характером отражения. Если вы оцениваете варианты пленок и их поведение на окнах, при планировании вы можете обратиться к Руководство по выбору самоклеящейся светодиодной пленки.
• Светодиодное стекло (встроенное): может улучшить “оптическую чистоту” в некоторых конструкциях, но при этом возрастает стоимость и сложность установки.

С точки зрения инженерного процесса разумно начать с требований к применению (день/ночь, расстояние, прозрачность цели) и соотнести их с соответствующей категорией решений. Для примеров в стиле проекта используйте проекты и кейсы; для сценарного планирования по отраслям, использования решениях с прозрачными светодиодными дисплеями.

5) Техническое обслуживание - это оптическая спецификация (пыль поднимает черный цвет)

Это негламурная правда: пыль и грязь рассеивают свет. Рассеянный свет превращается в дымку. Дымка превращается в приподнятую черноту.

Если вы когда-нибудь наблюдали, как “черная” область становится молочной на грязной витрине магазина, то вы видели вуалирующий блик в действии - только вызванный загрязнением, а не физикой стекла.

Включите это в план передачи:

• частота уборки, допустимые чистящие средства, правила использования микрофибры и критерии проверки (особенно для элитной розницы).

Контент-стратегия: как сделать черных смотреть глубже на прозрачном светодиоде

Инженерные решения могут быть полезны только в том случае, если базовый фон яркий. Именно в этом случае дизайн контента становится частью системы контраста.

1) Перестаньте проектировать “киношные черные” окна для дневного света

Детализация почти черных теней прекрасна в темном кинотеатре. На окне в полдень она превращается в невидимую кашицу. Если ваш контент проводит время между уровнями сигнала 0-10%, он будет выглядеть плоским.

Сделайте вместо этого:

• Приподнимите носок (почти черный), чтобы детали оказались выше фоновой основы.
• Используйте сильные локальные контрастные края (яркий текст с контролируемыми контурами).
• Отдайте предпочтение средним тонам и насыщенным цветам, которые не вымываются.

Исследования восприятия показывают, что различия в очень низкой яркости черного цвета могут быть различимы в контролируемых условиях, но реальная среда добавляет блики и эффекты адаптации, которые подавляют тонкие различия почти черного цвета.

2) Дизайн с real история вопроса

Фон не является нейтральным. Он меняется:

• День против ночи
• Облачно против солнечно
• Включение/выключение внутреннего освещения
• Сезонный угол солнца
• Движение ног и движущихся предметов за стеклом

Практический рабочий процесс:

• Снимайте короткие видеоролики с основных точек обзора в ключевые моменты времени (утро/день/вечер).
• Сопоставьте контент с этими клипами (да, как при композитинге VFX).
• Построить дневные плейлисты и ночные плейлисты.

3) Контролируйте APL и избегайте “размытых” композиций

Контент с высоким APL (большие яркие области) может уменьшить воспринимаемую глубину, потому что все вокруг яркое, и глаз адаптируется. Низкий APL с яркими акцентами может выглядеть “более контрастным”, но только если акценты превосходят яркость фона.

Хорошее правило для прозрачных светодиодных окон:

• Используйте смелые формы, четкая типографика, и намеренное негативное пространство-Но не думайте, что негативное пространство будет черным.

4) Добавьте контраста там, где его воспринимает глаз: края и текст.

Применяется для указания пути, рекламных акций и заявлений о бренде:

• Используйте более толстые штрихи, контрастные цветовые пары и тонкое разделение краев.
• Предпочтите не чисто белый текст, а белый цвет, если вас беспокоит цветение или блики.

Как тестировать поставщиков и не остаться в дураках (демонстрация + контрольный список для приемки)

Если вам нужна контрастная/черная производительность, которой можно доверять, вам нужен демо-протокол, соответствующий сайту.

Шаг 1: Запишите условия (сделайте ваш тест повторяемым)

• Окружающая освещенность (люкс) на плоскости стекла (днем и ночью).
• Ориентация и воздействие солнца.
• Внутреннее освещение за стеклом.
• Расстояние и углы обзора.

Работа SMPTE по измерению яркости экрана показывает, что методики различны и подход к измерению имеет значение.

Шаг 2: требуйте измерений на основе шаблонов (а не просто одного числа)

Попросите измерить яркость для:

• Полностью белый, полностью черный
• Шахматная доска (в стиле ANSI)
• Маленькое светлое окно на темном фоне (окна 10% и 3%)

Это соответствует более широкой тенденции в отрасли, когда меры принимаются на месте происшествия.

Шаг 3: Оцените “черный” как метрику внешнего вида, а не как спецификацию

В прозрачных светодиодах черный цвет - это внешний вид:

• Встаньте на место основного обзора.
• Покажите сигнал 0% (черный) и обратите внимание на то, что преобладает: внутренняя сцена, отражения, дымка, видимость структуры.
• Затем покажите реальный контент (а не только демонстрационные ролики поставщиков). Используйте активы вашего бренда.

Шаг 4: Критерии приемлемости, которые вы можете применить на практике

Вместо фразы “коэффициент контрастности должен быть X:1” (часто неисполнимой), используйте:

• Минимальный размер текста для чтения на расстоянии в дневное время.
• Минимальная измеренная яркость для основных цветов при заданном уровне освещенности.
• Пороги однородности (отсутствие "горячих точек").
• Стандарты фото/видео документации (настройки камеры заблокированы).

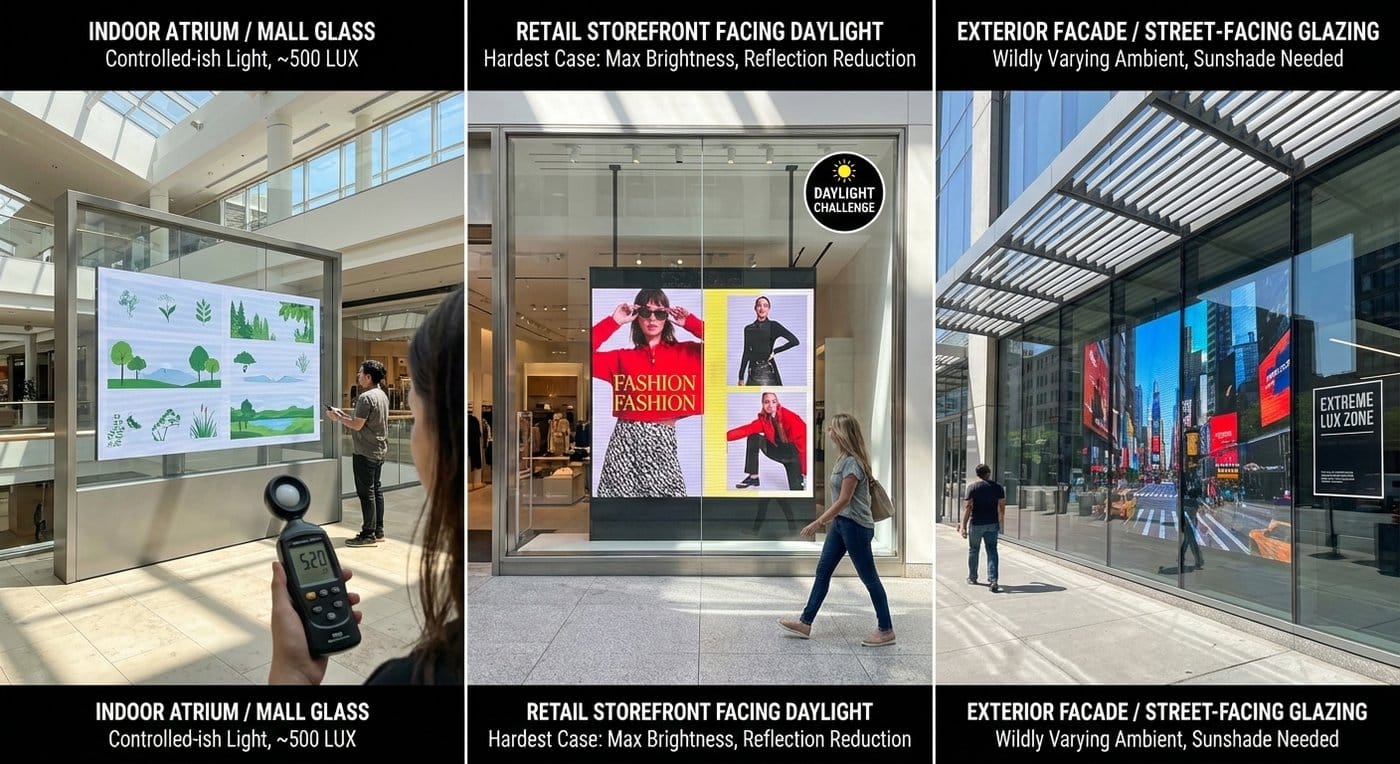

Руководство, основанное на применении (как “хорошо” выглядит на практике)

Крытый атриум / стеклянный торговый центр (контролируемый свет)

• Вы можете выиграть с умеренной яркостью, если будете управлять отражениями.
• Приоритет отдавайте единообразию, чистоте оптики и дизайну контента.

Ссылка на люкс: В офисах обычно используются значения около 500 лк в качестве психологического якоря.

Витрина розничного магазина, обращенная к дневному свету

• Это самый сложный случай.
• Планируйте: максимальную устойчивую яркость, уменьшение отражений и дневной уровень содержания.

Внешний фасад / остекление, выходящее на улицу

• Фон и окружающая среда варьируются в широких пределах; прямое солнце поднимает уровень люкс очень высоко.
• Вам может потребоваться архитектурное затенение, другие цели прозрачности или другое семейство дисплеев в самых ярких зонах.

Что делать дальше (путь принятия практических решений)

1. Классифицируйте свой сайт (внутренний атриум против витрины магазина против экстерьера, плюс солнечная экспозиция).
2. Определите свои реальные KPI (читаемость, марка “премиум-черный” или видимость на расстоянии).
3. Выберите архитектуру который соответствует KPI (а не наоборот).
4. Написать запрос предложений который определяет модели, условия окружающей среды и устойчивую производительность, а не маркетинговый контраст.
5. Содержание плана как часть оптической системы (плейлисты "день/ночь").
6. Ведение документации как оптическое требование.

Если вы хотите, вы можете направить это в инженерный + демонстрационный план и пакет предложений через Технологии и качество, А когда вы будете готовы сравнить варианты для вашего конкретного состояния стекла, свяжитесь с нами через Связаться с ChinaLEDScreens.
