Автор: Старший технический консультант, Китай Светодиодные экраны Дата: 30 декабря 2025 года

Интеграция прозрачные LED-дисплеи в архитектурные фасады представляет собой один из самых значительных сдвигов в эстетике зданий за последнее десятилетие. Мы вышли за рамки эры статичного стекла; современный навесной фасад теперь представляет собой потенциальный цифровой холст, способный за миллисекунды превратиться из высокопрозрачного остекления в яркую мультимедийную поверхность.

Однако, будучи партнером по производству и интеграции, мы часто сталкиваемся с несоответствием между архитектурное видение (оказание) и инженерная реальность (строительство). Прозрачный светодиод - это не просто экран, который вы вешаете; это активный строительный материал, который диктует структурные нагрузки, термодинамику и электрическую инфраструктуру.

При неправильном выборе этих систем возникают дорогостоящие последствия: размытые изображения, загораживающие обзор, кошмарные проблемы с обслуживанием и тепловые отказы.

Основываясь на многолетнем опыте развертывания Прозрачные светодиодные дисплеи В глобальном плане этот анализ описывает критические технические ошибки, которые допускают архитекторы и инженеры по фасадам на этапе составления спецификации, и способы их устранения до начала строительства.

1. Обратный закон прозрачности и разрешения

Самая распространенная ошибка в документах спецификации - требование высокое разрешение (малый шаг пикселя) в сочетании с высокая прозрачность. В физике светодиодной техники эти два атрибута находятся в обратной зависимости.

В стандартном светодиодном шкафу шаг пикселя (расстояние между светодиодными кластерами) определяет разрешение. В прозрачном модуле пространство между пикселей определяет прозрачность.

Ошибка спецификации

Архитекторы часто указывают узкий шаг пикселей (например, P2.6 или P3.9) для фасада большого здания, полагая, что “большее разрешение лучше”.”

Инженерная реальность

• P2.6 / P3.9: Чтобы достичь такой плотности, светодиодные ленты (печатные платы, на которых размещены чипы) должны быть плотно упакованы друг к другу. Это снижает коэффициент прозрачности примерно до 55%-65%. По сути, вы превращаете стеклянную навесную стену в венецианскую штору, которая постоянно загораживает естественный свет и вид изнутри, даже когда экран выключен.
• P10 / P16: Благодаря расширению шага прозрачность увеличивается до 80%-90%. Оборудование становится практически невидимым с расстояния 5 метров и более.

Стратегическое исправление

Рассчитайте Минимальное расстояние просмотра (MVD) перед тем, как задать угол наклона.

• Если смотреть на фасад с улицы (20 с лишним метров), то шаг пикселя P10.4 или P15.6 визуально достаточно для создания бесшовного изображения.
• Указание P3.9 для расстояния обзора в 30 метров широко считается инженерным расточительством - это втрое увеличивает стоимость, вдвое увеличивает вес и разрушает прозрачность для жильцов здания.
• Зарезервируйте питчи с высоким разрешением (P3.9 и ниже) строго для Светодиодный дисплей для розничной торговли приложения, где зритель находится на расстоянии вытянутой руки.

2. Просчет гнид против солнечного излучения

Архитектурное стекло предназначено для управления светом; прозрачные светодиоды должны конкурировать с ним. Распространенной ошибкой является установка дисплеев, которые выглядят яркими ночью, но исчезают в призрачной дымке в светлое время суток.

Ошибка спецификации

Указание “стандартной яркости” (1 500-2 500 нит) для окон, обращенных к окнам, часто путают Внутренний светодиодный экран спецификации с требованиями к окнам.

Инженерная реальность

Солнечный свет, падающий на стеклянный фасад, создает огромные уровни освещенности. Экран с яркостью 2500 нит не сможет пробить отражение и рассеянное освещение в солнечный день.

• Стандартный интерьер: < 1 500 нит.
• Облицовка окна (непрямое солнце): Требуется > 4500 нит.
• Прямое воздействие солнечных лучей: Требуется > 5500-8000 нит.

Стратегическое исправление

Для любой установки, выходящей на внешнюю сторону, необходимо указать высокояркие светодиоды DIP или высокоэффективные светодиоды SMD способный по крайней мере 5 500 нит. Кроме того, спецификация должна включать датчики освещенности и автоматическое управление яркостью. Экран с яркостью 6000 нит, работающий на полную мощность в ночное время, представляет собой угрозу светового загрязнения и безопасности движения. Система должна динамически масштабироваться от 100% яркости в полдень до 5% яркости в полночь.

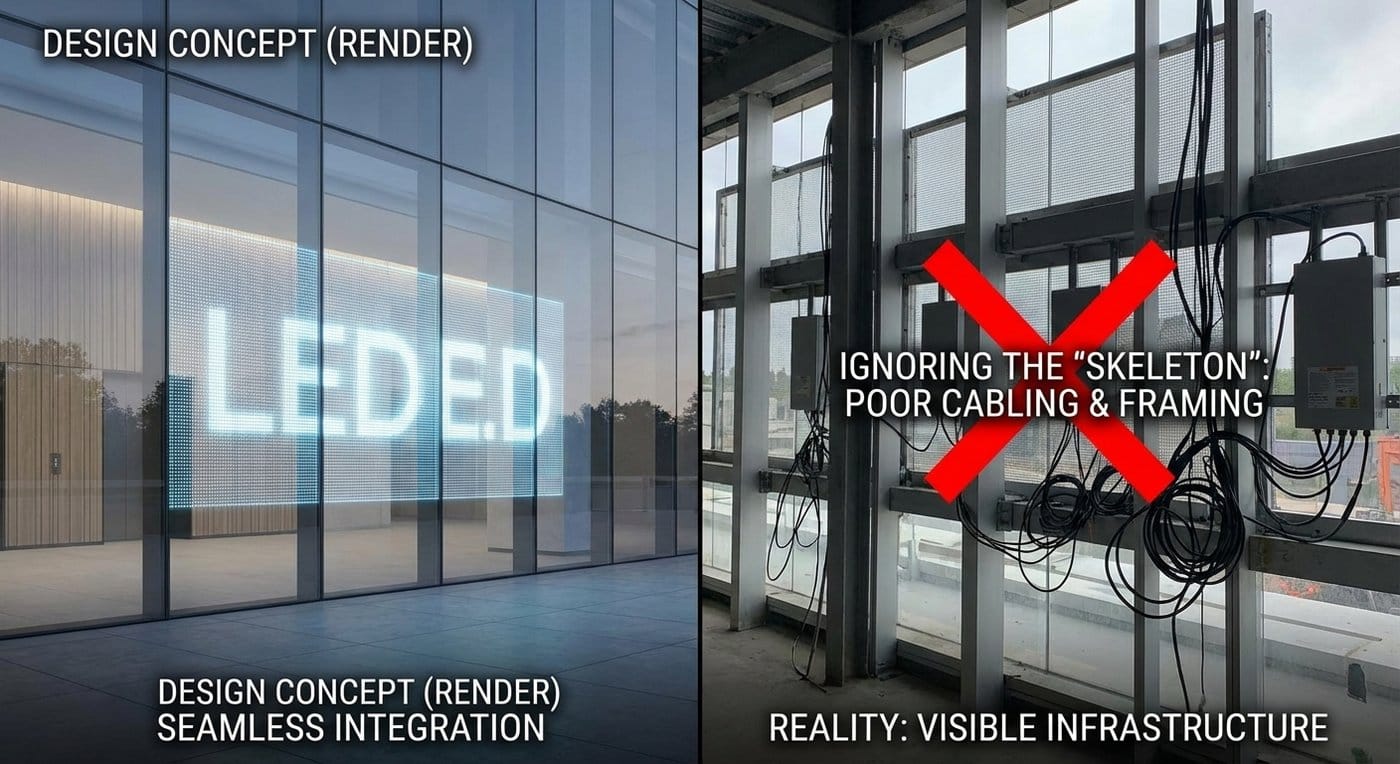

3. Игнорирование “скелета”: Интеграция кабелей и каркаса

Рендеры соблазнительны тем, что показывают плавающие изображения. В реальном мире инсталляции включают в себя блоки питания, приемные платы и кабели CAT6. Дизайн “безрамной” стеклянной стены часто сталкивается с реальностью, где спрятать “мозги” светодиодной системы.

Ошибка спецификации

Сначала проектируют стеклянную навесную стену, а затем пытаются “дооснастить” ее прозрачными светодиодами. Обычно это приводит к появлению неприглядных горизонтальных балок, видимых блоков питания и кабелей, привязанных к стеклянным ребрам, что разрушает архитектурный замысел.

Инженерная реальность

Прозрачные светодиодные модули обычно имеют ширину 500 мм или 1000 мм. Если стеклянные мульоны (вертикальное обрамление) расположены на расстоянии 1200 мм, у вас будет заметный вертикальный зазор или нахлест. Кроме того, каждый квадратный метр дисплея требует прокладки кабелей питания и передачи данных.

Стратегическое исправление

Интеграция BIM: На этапе CAD/BIM размеры светодиодного шкафа должны определять расстояние между мульонами, или наоборот.

• Скрытие оправы: В самых элегантных инсталляциях используются индивидуальные светодиодные шкафы где рама шасси идеально совпадает с вертикальными мульонами стеклянной навесной стены.
• Встроенные дорожки: Конструктивные балки системы остекления должны быть спроектированы как полые дорожки для размещения кабелей питания постоянного тока, при этом область стекла 100% должна быть свободна от проводов.
• Силовой агрегат: Для создания ультрачистого внешнего вида выбирайте системы, в которых блоки питания (БП) могут быть установлены на удалении (до 10 м), а не на самой светодиодной линейке, что позволяет уменьшить толщину профиля.

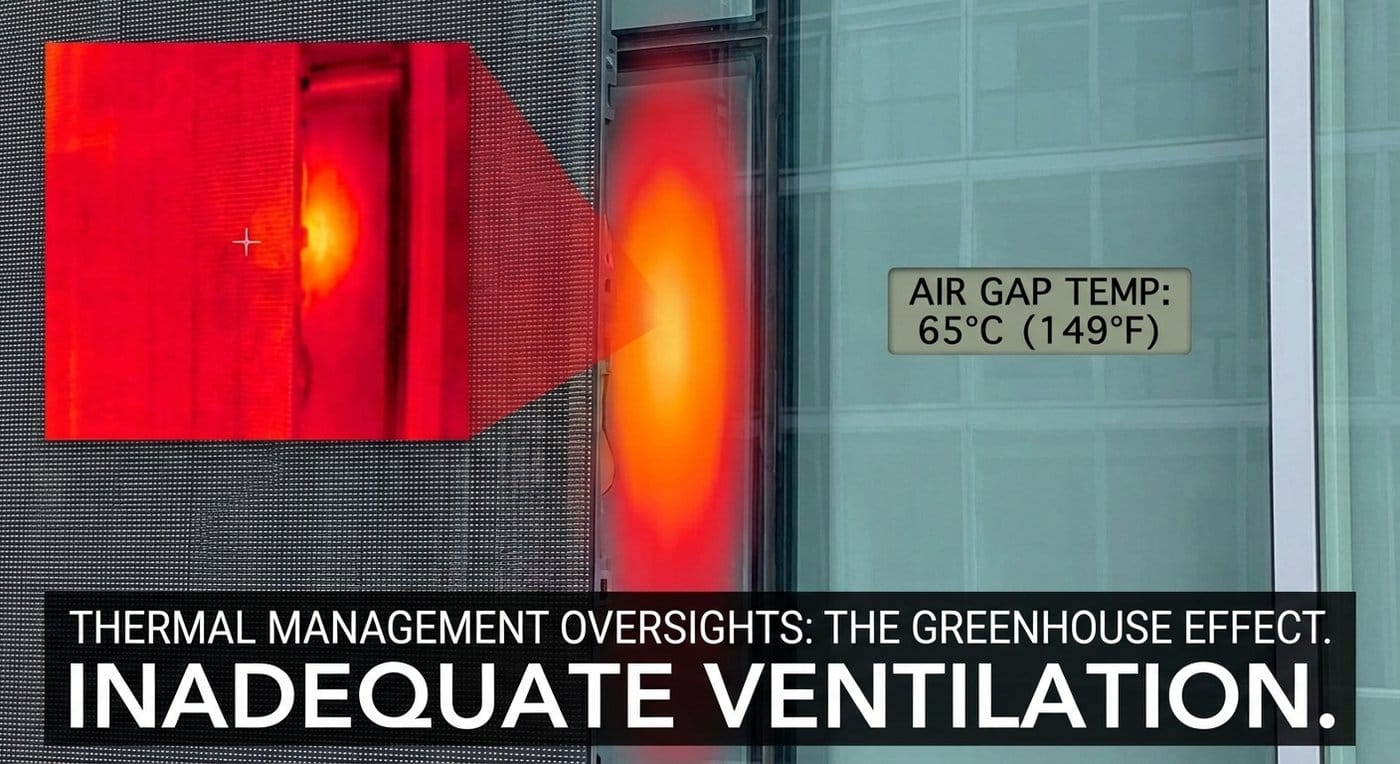

4. Парниковый эффект: Надзор за тепловым режимом

Размещение электронного устройства, выделяющего тепло (светодиодный экран), непосредственно за слоем стекла, задерживающего тепло (окно), создает тепловую ловушку.

Ошибка спецификации

Предполагая, что система отопления, вентиляции и кондиционирования здания может справиться с дополнительной тепловой нагрузкой медиафасада, или предполагая, что светодиодный экран не требует активного охлаждения, потому что он “сетчатый”.”

Инженерная реальность

Хотя прозрачные экраны пропускают воздух, температура поверхности самих светодиодов во время работы может достигать 60°C+. Когда светодиоды находятся за стеклом Low-E, температура воздушного зазора может превышать рабочие пределы ИС драйверов, что приводит к изменению цвета, ускоренной деградации и выходу из строя компонентов.

Стратегическое исправление

• Воздушный зазор: Установить минимальную глубину установки 50мм-100мм между стеклом и поверхностью светодиода.
• Принудительный воздух: Для масштабных фасадов, выходящих на юг, необходимо предусмотреть вентиляционные отверстия для принудительной вытяжки воздуха в верхней и нижней части оконной полости.
• Выбор материала: Укажите алюминиевый профиль конструкция для светодиодных лент (анодированный алюминий обладает лучшей теплопроводностью по сравнению со штампованной сталью), чтобы действовать как пассивный радиатор.

5. Стратегия доступа к обслуживанию

Прозрачный светодиодный экран - это электронная система, компоненты которой рано или поздно потребуют замены. Если экран установлен на высоте 40 футов над полом вестибюля за неподвижной стеклянной стеной, как заменить вышедшую из строя приемную плату?

Ошибка спецификации

Проектирование “сэндвич”-установок, в которых экран запечатывается между стеклопакетами без плана обслуживания.

Инженерная реальность

Если пиксель вышел из строя, вы не сможете разобрать весь навесной потолок, чтобы починить его.

Стратегическое исправление

• Задний доступ: Промышленный стандарт. Убедитесь, что за стеклом есть подиум или место для ножничного подъемника.
• Передний доступ: При установке непосредственно у стены или стекла, когда доступ сзади невозможен, необходимо указать Фронтальное обслуживание модули. С их помощью магнитные инструменты позволяют снимать отдельные светодиодные ленты с передней панели.
• Модульное резервирование: Укажите Резервное копирование с двумя сигналами (резервные пути передачи сигнала). Если один кабель выходит из строя, сигнал возвращается с другого направления, поддерживая экран в рабочем состоянии до тех пор, пока не будет проведено техническое обслуживание.

6. Контент-стратегия: Недостающее звено в архитектуре

Хотя это и не совсем аппаратная спецификация, неспособность понять, как контент взаимодействует с прозрачностью, приводит к неудачным запускам.

Ошибка спецификации

Относитесь к прозрачному дисплею как к стандартному телевизору 16:9 или Аренда светодиодного экрана.

Инженерная реальность

На прозрачном экране, черный - прозрачный. Стандартные видеоматериалы с черным буквокодом или темными сценами будут выглядеть на экране разрывами или разрывами.

Стратегическое исправление

Архитекторы должны включить “Руководство по содержанию” в пакет документов для передачи.

• Объемное содержание: Контент должен быть оформлен в виде 3D-объектов, парящих на черном фоне. Это позволяет использовать прозрачность для создания голографического эффекта.
• Контраст: Высокая насыщенность и контрастность необходимы, чтобы выделяться на фоне интерьера здания или неба.

Техническое сравнение: Прозрачные светодиоды в сравнении с другими технологиями

Чтобы помочь в составлении правильной спецификации, сравните архитектурное воздействие Transparent LED с альтернативными вариантами:

Заключение: Переход от продукта к проекту

Наиболее успешными медиаархитектурами являются те, в которых Прозрачный светодиодный дисплей рассматривается как основная система здания - интегрируется в BIM-модели, рассчитывается для ветровых и тепловых нагрузок и выравнивается с геометрией остекления.

8. В Китай светодиодные экраны, Мы советуем архитекторам взаимодействовать с производителями светодиодов во время Эскизный проект (SD) фаза, а не Строительная документация (CD) фаза. Заблаговременное участие позволяет подобрать размеры шкафов в соответствии с мульонами, правильно рассчитать ниты на основе исследований солнечной активности, а также без проблем скрыть кабельную проводку.

Неважно, разрабатываете ли вы витрину флагманского розничного магазина, требующую четкости изображения с высоким разрешением, или небоскреб, требующий массивной ветрозащиты. Открытый светодиодный экран, Спецификация должна следовать физике, а не только рендерингу.
