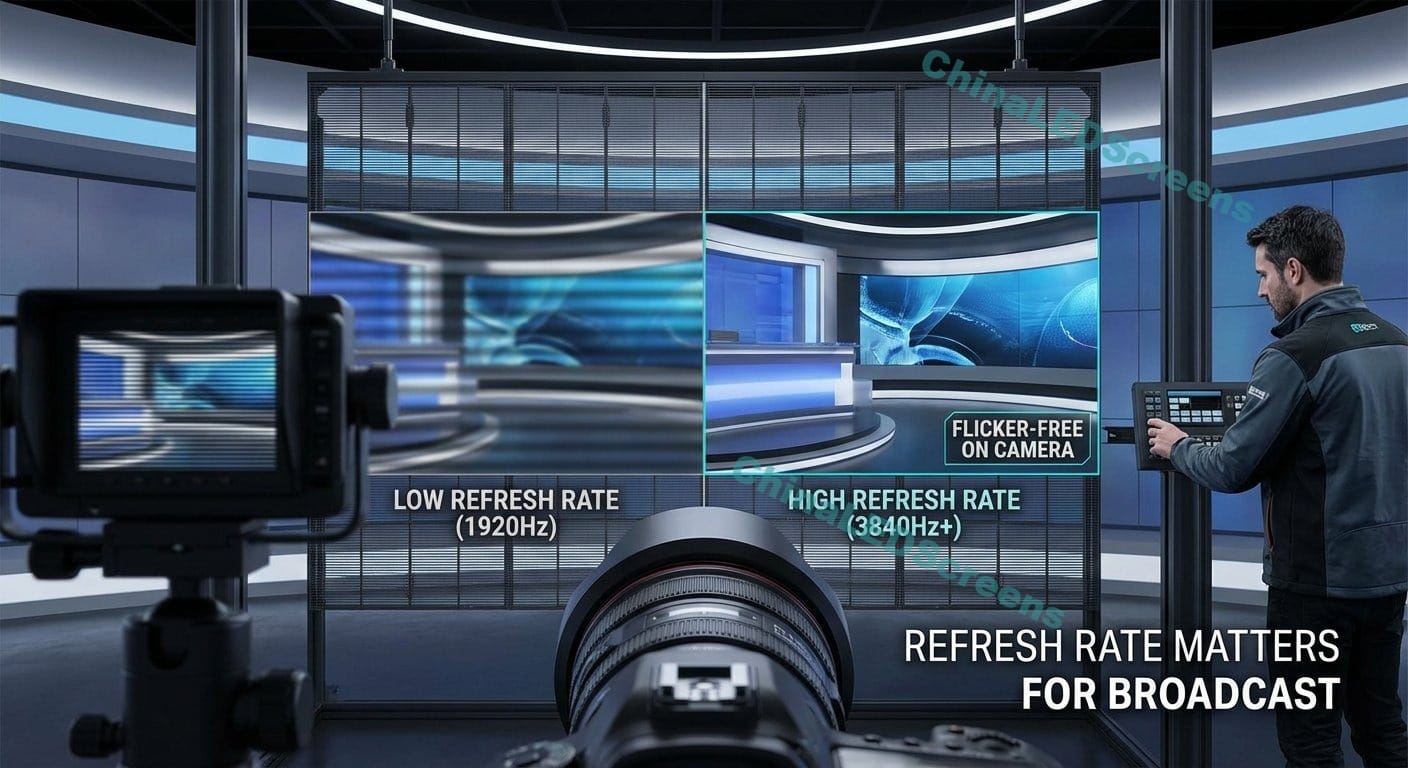

Что означает “частота обновления” для светодиодных стен (и прозрачных светодиодов)

Для телевизоров/мониторов частота обновления часто означает “количество отображаемых кадров в секунду”.”

For Светодиодные стены, Но обычно этот термин используется по-другому: он относится к тому, как светодиоды включаются/выключаются для создания яркости. ШИМ, часто выражается в тысячах герц (например, 3840 Гц, 7680 Гц).

Это важно, потому что ваша камера не видит свет непрерывно, как ваш глаз. Она выбирает экспозицию в дискретных окнах (затвор), а многие датчики считывают ее построчно (rolling shutter). Когда окно выборки не совпадает с синхронизацией светодиодов, появляются артефакты.

Содержание

Почему камеры видят полосы, а глаза - нет

Роллинг-шаттер + несоответствие scan mux (причина #1)

В светодиодных панелях часто используются мультиплексирование/сканирование: одновременно светятся только некоторые ряды (или группы), быстро сменяя друг друга, так что человеческий глаз воспринимает это как единое целое.

Камеры, особенно камеры с продольным затвором, могут захватывать разные части кадра в разное время. Если в течение периода открытия затвора камера “соберет” разное количество циклов сканирования светодиодов в разных рядах матрицы, вы получите светлые/темные полосы. На практике несоответствие между временем срабатывания затвора камеры и периодом сканирования панели часто приводит к появлению артефактов строк развертки.

“Когда мы приглушаем, становится еще хуже”.”

Это типично для прозрачных светодиодных витрин: дневной режим - яркий, ночной - тусклый, чтобы избежать бликов.

При низкой яркости импульсы ШИМ становятся более узкими, и артефакты синхронизации могут стать более заметными на камере - особенно на темном или средне-сером контенте. Коэффициент развертки и поведение драйвера влияют на доступное время обновления и ШИМ, и артефакты могут проявляться в виде полос, когда разные участки датчика получают разное количество импульсов.

Заметка о человеческом комфорте (почему “невидимое мерцание” все еще имеет значение)

Даже если мерцание не воспринимается сознательно, оно все равно может вызывать дискомфорт (например, усталость, напряжение глаз) у некоторых людей при определенных условиях модуляции. Это полезное напоминание о том, что “выглядит нормально” не всегда означает “нормально”.”

Технические характеристики, которые действительно имеют значение (и почему “3840 Гц” не является волшебным заклинанием)

1) Частота обновления (ШИМ-обновление): типичная 3840 Гц или 7680 Гц

Во многих контекстах светодиодных стен, 3840 Гц и 7680 Гц обычно указываются как “типичные” значения обновления. Более высокое обновление обычно снижает вероятность появления видимых полос/мерцания при большем числе настроек затвора - особенно для широковещательных/мультикамерных задач.

Прозрачный светодиодный индикатор реальности:
Многие прозрачные LED-продукты рекламируют 3840 Гц как “высокую частоту обновления”. Этого часто бывает достаточно для повседневной съемки на смартфоне. if Коэффициент развертки + поведение ШИМ + тайминг процессора вполне приличны. Но в профессиональных камерах, при съемке с быстрым затвором, панорамировании или при съемке в условиях недостаточной освещенности могут появляться артефакты, если только вся цепочка синхронизации не рассчитана на использование на камере.

2) Коэффициент сканирования (мультиплекс): скрытый рычаг

Коэффициент сканирования описывает, сколько строк (рядов/групп) последовательно контролирует ИС драйвера. A меньший коэффициент сканирования (например, 1:8 против 1:16) обычно означает, что у панели есть больше времени для увеличения частоты обновления и/или поведения ШИМ, что уменьшает артефакты.

Если поставщик не может сообщить вам коэффициент сканирования (или уклоняется от ответа на этот вопрос), это тревожный сигнал для закупок с учетом всех требований “дружественности к камере”.

3) Контроль времени / синхронизация затвора / обработка с поддержкой genlock

Некоторые процессоры могут подстраивать время обновления панели под настройки затвора камеры (или, по крайней мере, обеспечивать лучшую синхронизацию). Системы с поддержкой синхронизации/генлокации затвора позволяют уменьшить такие артефакты, как линии scan-mux и нестабильность экспозиции, особенно когда камера открыта недостаточно долго для захвата полного цикла ШИМ.

For прямая трансляция или многокамерный (даже две камеры, снимающие одну и ту же витрину с разных ракурсов), функции синхронизации становятся гораздо более ценными.

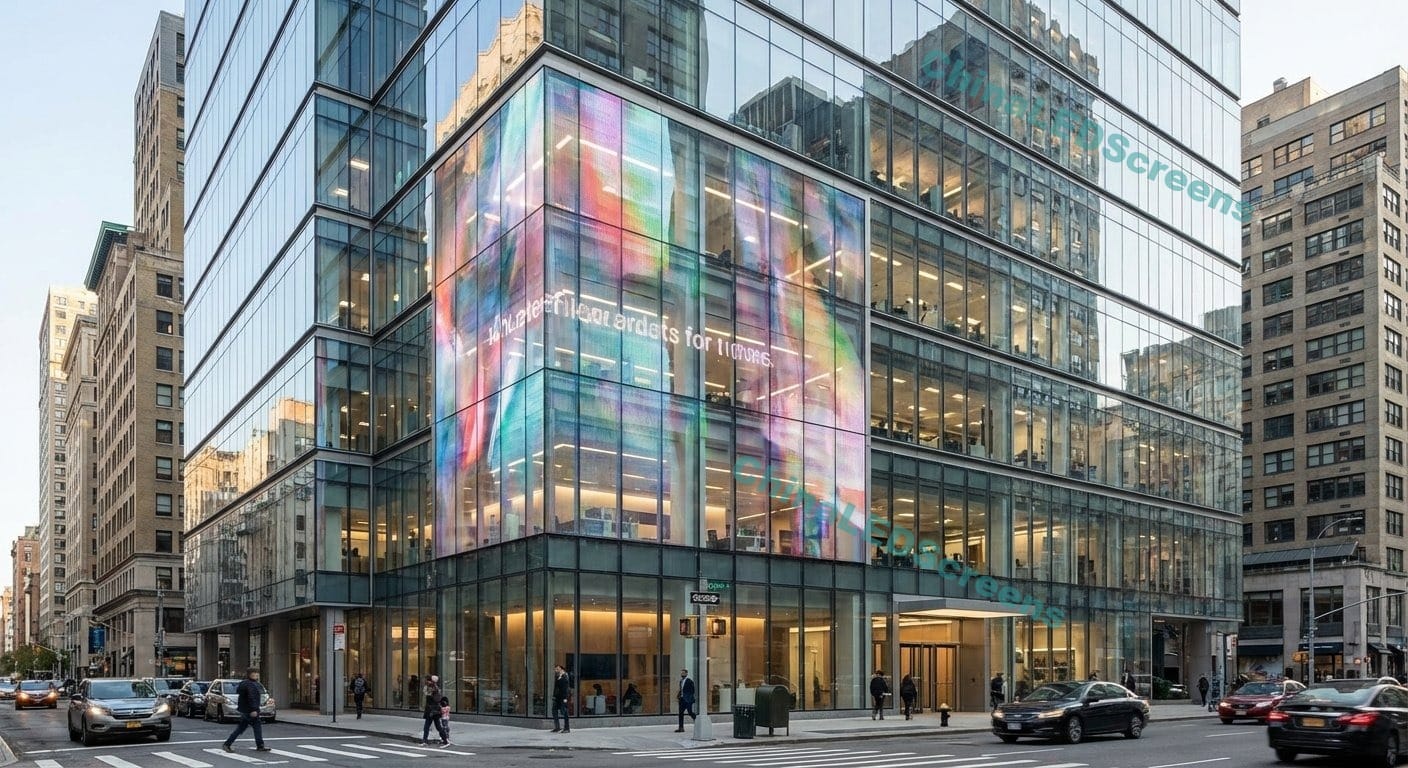

Прозрачный светодиодный экран для здания в дневное время

Практические настройки камеры: что делать на площадке сегодня

Иногда можно уменьшить количество артефактов, не меняя аппаратное обеспечение.

Шаг 1: Привяжите частоту кадров к региону

Если вы находитесь в Регионы питания 50 Гц, начните с 25 кадров в секунду или 50 кадров в секунду.
Если вы находитесь в Регионы питания 60 Гц, начните с 30 кадров в секунду или 60 кадров в секунду.

Это не потому, что светодиодная стена “работает от сети”, а потому, что многие камеры и осветительные приборы в итоге лучше гармонируют, когда вы придерживаетесь местных стандартов. (И все же: тест - это король).

Шаг 2: Используйте мышление об угле выдержки (более стабильное, чем случайные доли выдержки)

При 24 кадрах в секунду выдержка 180° соответствует ~1/48 экспозиции.

Безопасные точки отсчета (полевые значения по умолчанию)

24 к/с → 180° (≈ 1/48)
25 кадров в секунду → 180° (≈ 1/50)
30 кадров в секунду → 180° (≈ 1/60)
50 кадров в секунду → 180° (≈ 1/100)
60 кадров в секунду → 180° (≈ 1/120)

Затем проверьте:

Быстрые сковородки через прозрачный светодиод
Средне-серое содержание (наихудший вариант)
Снижение яркости до ночного режима

Шаг 3: Если вы видите полосы, настройте выдержку в режиме “чистая кратность”.”

Частота полос часто улучшается, когда скорость затвора становится более подходящей (или кратной) циклу синхронизации светодиодов. На практике несоответствие относительных частот ШИМ/обновления светодиода и затвора камеры может привести к появлению мерцания и полос качения, поэтому структурированное тестирование имеет большое значение.

Если ваш процессор поддерживает истинные рабочие процессы shutter-sync/genlock, используйте их. В противном случае вы будете искать “удачное” значение затвора - возможное, но не масштабируемое.

Справочная таблица, подкрепленная доказательствами: артефакт → первопричина → устранение

Что вы видите на камере	Вероятная первопричина	Быстрые исправления	Исправления на уровне системы
Движущиеся темные горизонтальные полосы	Выборка роллинг-шаттера в сравнении с несоответствием ШИМ/скан-мультивибратора светодиода	Попробуйте затвор на 180°; отрегулируйте выдержку; избегайте очень быстрых затворов.	Панели с меньшим коэффициентом сканирования; процессор с синхронизацией по времени/затвору; рабочий процесс genlock
Тонкие “линии сканирования” / линии mux	Несоответствие периода Scan mux и окна затвора	Незначительное изменение выдержки; уменьшение скорости панорамирования	Функции синхронизации затвора; улучшенное соотношение развертки; более высокий уровень обновления
Мерцание только при снижении яркости	Нехватка импульсов ШИМ при низкой яркости; нестабильность синхронизации	Увеличьте яркость светодиодов и уменьшите ISO камеры; избегайте сверхнизкой яркости	Конструкция панелей/драйверов, обеспечивающая стабильное поведение ШИМ при низкой освещенности; улучшенный коэффициент развертки
Выглядит отлично на глаз, на телефоне - ужасно	Роллинг-шаттер для телефона и автоэкспозиция с ШИМ	Блокировка экспозиции в телефоне/профессиональном приложении камеры	Улучшение цепи синхронизации; более высокая степень обновления; лучшая обработка

Что нужно указать в вашем RFQ (прозрачный светодиод / светодиодная пленка)

Если “удобство для камеры” имеет значение, ваш запрос предложений должен включать измеримое принятие, а не маркетинговые прилагательные.

Минимум вопросов (задавайте и требуйте письменных ответов)

Частота обновления (Гц) при заданной конфигурации
Коэффициент сканирования (например, 1:8, 1:16) и почему
Поддерживается экосистема процессоров/контроллеров и поддерживает ли он genlock/временную настройку
Заметки на камеру в низкая яркость (ваш ночной режим)
Рекомендованные поставщиком настройки камеры (если они не могут их предоставить, это говорит о многом)

Инженерное мышление, которое мы используем для проверки поставщиков, соответствует тому, что мы представляем собой:

Технологии и качество

Приемочное тестирование (простое, жестокое, эффективное)

FAT (заводские приемочные испытания)

Серая рампа + тест серого экрана 20-50% (выявление полос)
Однотонные тестовые образцы
Запись короткого видео со скоростью 24/25/30/50/60 кадров в секунду с затвором 180°
Регулировка яркости: 100% → ваша ночная настройка (записывайте на каждом шаге)

SAT (приемо-сдаточные испытания на объекте)

Повторите все вышеуказанные действия на самом стекле с реальной прокладкой кабелей и окончательной яркостью
Добавьте тест панорамирования/наклона по экрану (при быстром движении возникают проблемы).

В проектах, где экран должен выглядеть чистым на камеру для маркетингового контента, включите документированную ссылку в файл проекта вместе с выбором категории решения:

Проекты и кейсы

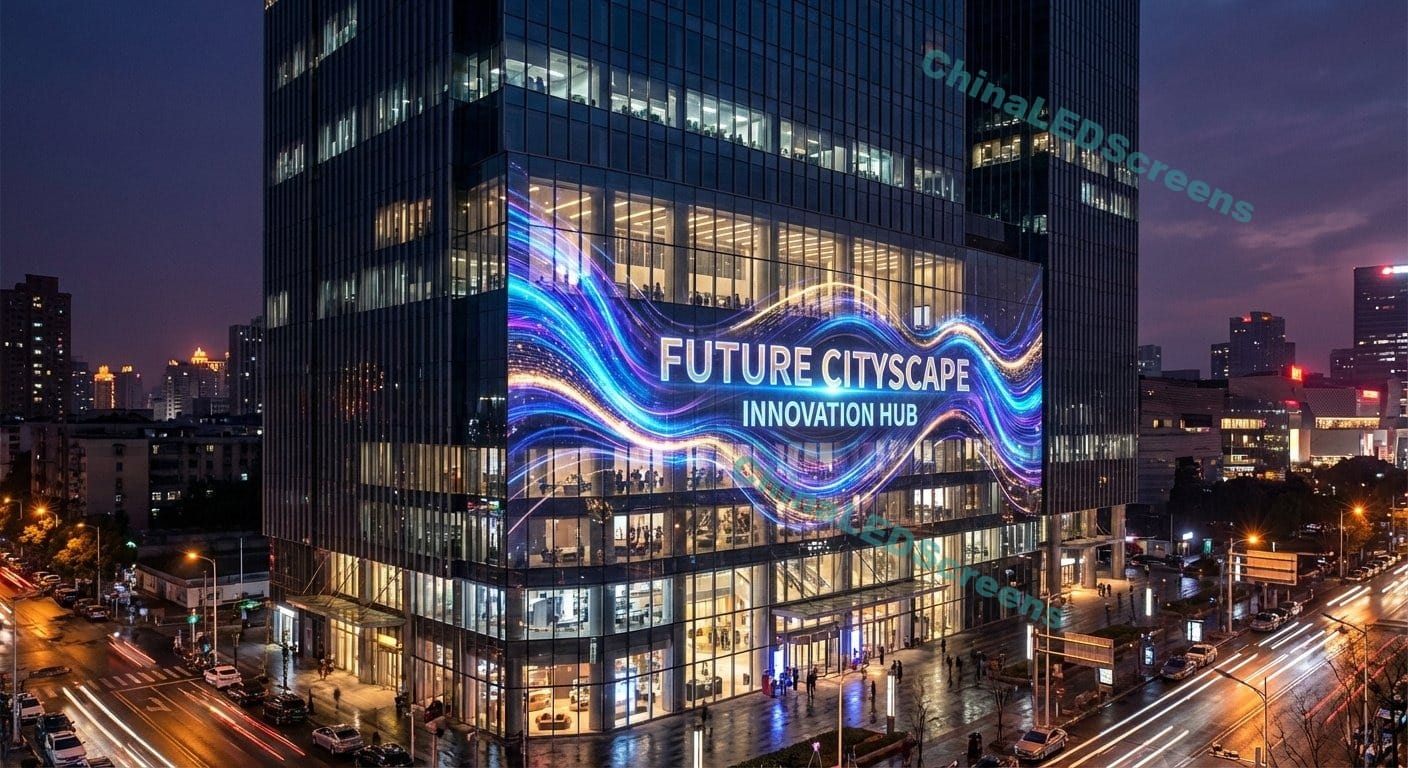

Прозрачный светодиодный экран для ночного строительства

Прозрачные светодиоды (почему эти проекты удивляют команды)

Прозрачные светодиоды обычно “рассчитаны на дневной свет”, но снимаются ночью

Витрины с прозрачными светодиодами часто продаются по принципу яркости и прозрачности. На камере реальная борьба часто ночной режим, Потому что:

вы сильно затемняете стекло, чтобы оно выглядело премиально,
контент переходит на темный фон (логотип, минимализм),
и камеры усиливают артефакты низкой яркости.

Поэтому коэффициент развертки + поведение при низкой яркости имеют не меньшее значение, чем частота обновления заголовка.

Пленочные и прозрачные светодиоды в шкафу: разный профиль риска

Если вы выбираете между типами решений:

Пленка может быть визуально элегантной, но результат съемки все равно зависит от цепочки синхронизации + контроллера + качества пусконаладки, а не только от самой пленки.

Быстрый контрольный список “Сделай это первым” (версия для операторов)

Установите камеру на 25/50 кадров (регионы с частотой 50 Гц) или 30/60 кадров в секунду (регионы с частотой 60 Гц)
Начните с Затвор 180°
Тест: средний серый + панорамирование по экрану
Если появляется полосатость: немного измените угол затвора (например, 172,8°, 144°, 216°), повторите тест.
Если артефакты сохраняются при разных углах выдержки: скорее всего, вам нужно лучший контроль времени (характеристики процессора) или различное соотношение панели и сканера

Закрытие: правило покупки, которое экономит бюджеты

Если ваш проект будет сниматься - маркетинг на витрине, запуск продукта, контент для влиятельных лиц, живые трансляции - отнеситесь к “удобству для камеры” как к системное требование:
