Прозрачный светодиодный экран - одна из немногих технологий отображения, которая заставляет покупателей задавать вопрос, который они почти никогда не задают при использовании обычных светодиодных стен:

“Прозрачный... по какому определению?” (Прозрачные светодиодные экраны)

Если вы AV-интегратор, архитектор, разработчик или бренд-команда, планирующая витрину, стеклянную балюстраду или навесной медиафасад, вы наверняка услышите, как прозрачность описывается уверенными заявлениями с одной цифрой - 70%, 85%, даже 90%+. Проблема в том, что слово прозрачностью используется для описания различные измерения, И эти измерения не всегда позволяют понять, что имеют в виду люди, когда говорят “прозрачный”. (Прозрачные светодиодные экраны)

В этом руководстве рассматривается практический потолок “прозрачности”, инженерные компромиссы, лежащие в ее основе, и, что особенно важно, как указать прозрачность, чтобы не оказаться втянутым в борьбу за изменение заказа после установки.

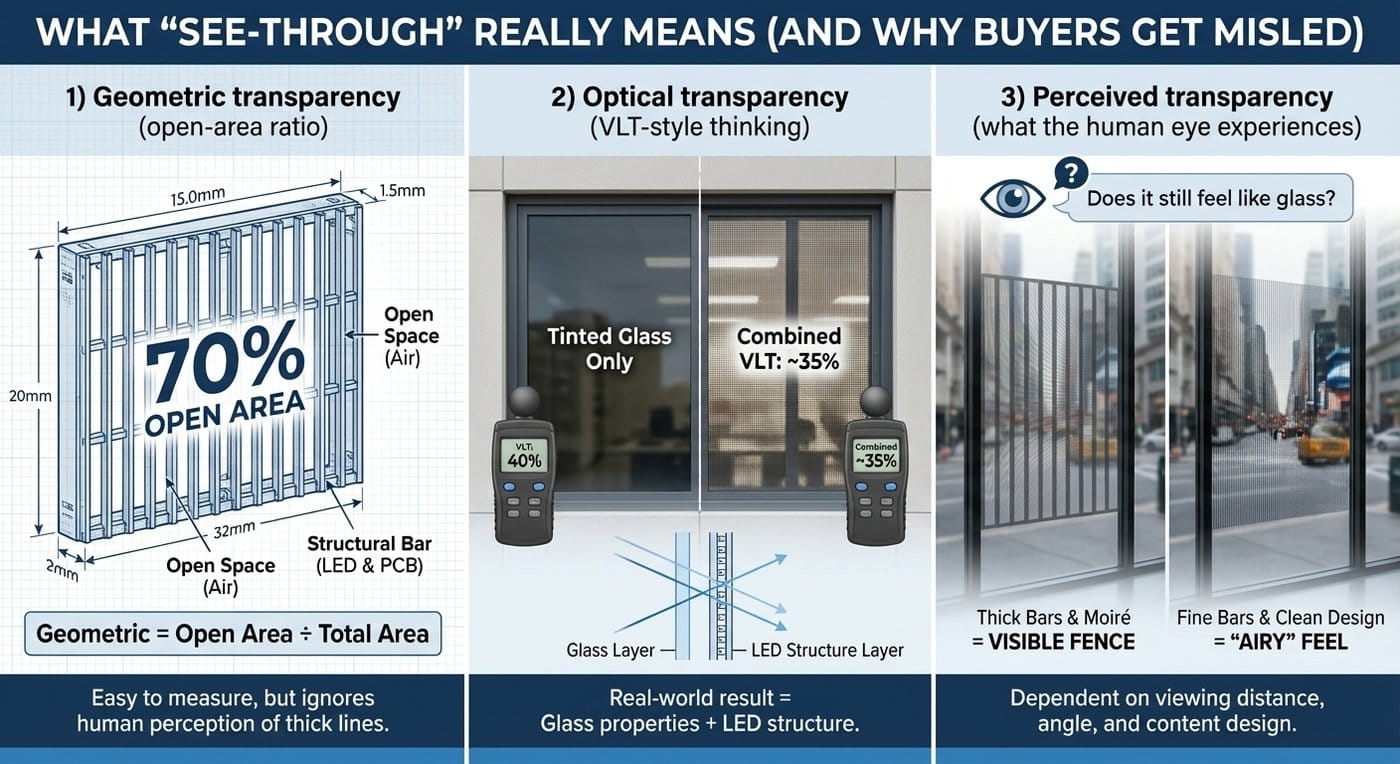

Что на самом деле означает термин “прозрачный” (и почему покупателей вводят в заблуждение)

В отраслевых дискуссиях принято разделять прозрачность на три ведра: геометрический, оптический, и воспринимается. (Прозрачные светодиодные экраны)

1) Геометрическая прозрачность (соотношение открытых площадей)

Это наиболее удобное для инженеров определение:

Геометрическая прозрачность = открытая площадь ÷ общая площадь (Прозрачные светодиодные экраны)

Если светодиод собран из вертикальных полос (или решетки/сетки), вы можете измерить, какая часть поверхности физически открыта - без светодиодов, без печатной платы, без рамки - и выразить это в процентах.

Почему это полезно: легко сравнивать структуры, и трудно манипулировать, если все используют одни и те же границы и метод подсчета.

Почему она по-прежнему может вводить в заблуждение: Люди не смотрят на открытое пространство с помощью штангенциркуля. Толстые полосы, жирные линии, похожие на овалы, блики и муар могут казаться менее прозрачны даже при высоком соотношении открытой площади. (Прозрачные светодиодные экраны)

2) Оптическая прозрачность (мышление в стиле VLT)

В стекле “количество проходящего света” рассматривается как оптическое свойство. Ресурсы по остеклению определяют пропускание видимого света как пропускание видимого света (обычно указывается в 380-780 нм диапазон), и такие стандарты, как ISO 9050 указать методы определения световых/солнечных характеристик остекления.

Почему это важно для прозрачных светодиодных проектов: Ваш реальный “прозрачный” результат часто является комбинация из:

• форма стекло (покрытия, тонировка, прослойки), и
• форма Светодиодная конструкция (шины, рама, питание, кабели)

Если кто-то укажет “прозрачность 90%” для светодиодов, но ваше остекление имеет низкую прозрачность, жильцы все равно почувствуют, что фасад затемнен - потому что стекло доминирует в оптическом пропускании.

3) Воспринимаемая прозрачность (то, что ощущает человеческий глаз)

Воспринимаемая прозрачность - это реальный вопрос клиента:

“С обычного расстояния он все еще кажется стеклянным?” (Прозрачные светодиодные экраны)

На восприятие влияют:

• толщина и расстояние между прутьями
• контраст и дизайн контента
• отражения и блики
• расстояние и угол обзора
• муар и “видимость сетки” (Прозрачные светодиодные экраны)

Вот почему два продукта могут заявлять о прозрачности 70%, но при этом один из них выглядит воздушным и минимальным, а другой - как заметный забор.

Практичный потолок: насколько прозрачными могут быть светодиоды?

Простая правда: прозрачность 100% физически невозможна

Прозрачный светодиодный экран все равно должен содержать:

• Светодиоды (световые излучатели)
• проводники/ПКБ или гибкие цепи
• механическая структура
• распределение энергии и данных

Поэтому экран не может стать “ничем”. В лучшем случае он становится очень открытая структура что менее заметно на расстоянии. (Прозрачные светодиодные экраны)

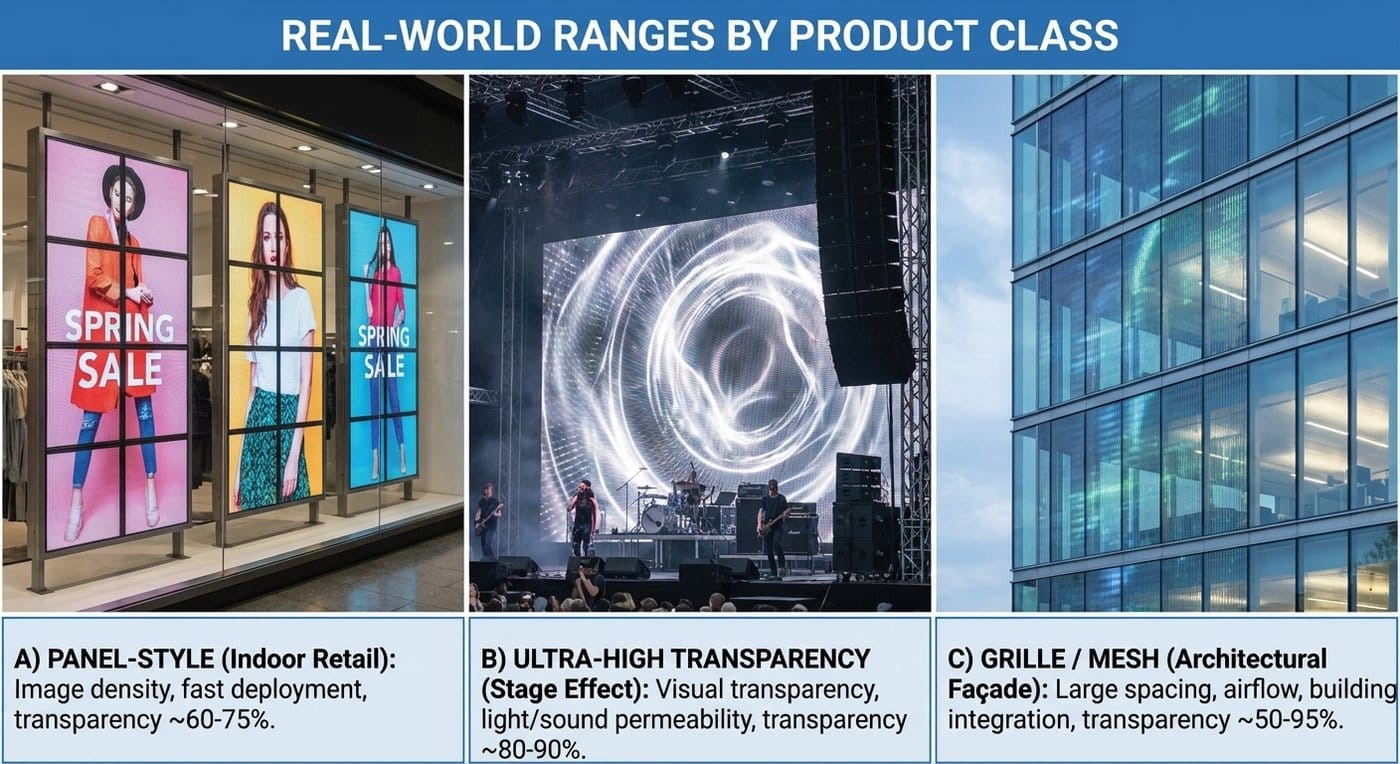

Реальные диапазоны по классам продуктов (то, что вы можете ответственно обещать)

A) Прозрачные светодиоды в стиле “панель” (панели для розничной торговли, внутреннего использования, аренды)

Многие известные системы прозрачных панелей публикуют спецификации прозрачности, которые нигде рядом с 90%.

Это не недостаток - это выбор дизайнера: в панелях приоритет отдается плотность изображения, однородность, а также чистая сборка для быстрого развертывания.

Б) Сверхпрозрачные “визуальные” конструкции (часто сценические/арендные эффекты)

На верхней границе премиум-аренды/сцены могут быть заявлены очень высокий “визуальная прозрачность”, явно позиционируя ее как улучшенное светопропускание и даже звукопроницаемость для использования на сцене.

Вывод: да, “90%+” существует, но, как правило, он появляется там, где расстояние просмотра больше, контент стилизован, а “невидимость” является частью творческого языка.

C) Фасады в стиле решеток, сеток и занавесок (архитектура на первом месте, пиксели на втором)

В обзорах рынка обычно описываются прозрачные/сетчатые системы, охватывающие широкие диапазоны (например, 30%-90%) и объясните, что расстояние между пикселями (и шаг пикселей) в значительной степени определяет прозрачность.

В этом классе обычно добиваются “максимальной прозрачности” зданий:

• большое расстояние
• большой поток воздуха
• Низкая ветровая нагрузка по сравнению со сплошными стенами
• большие расстояния обзора

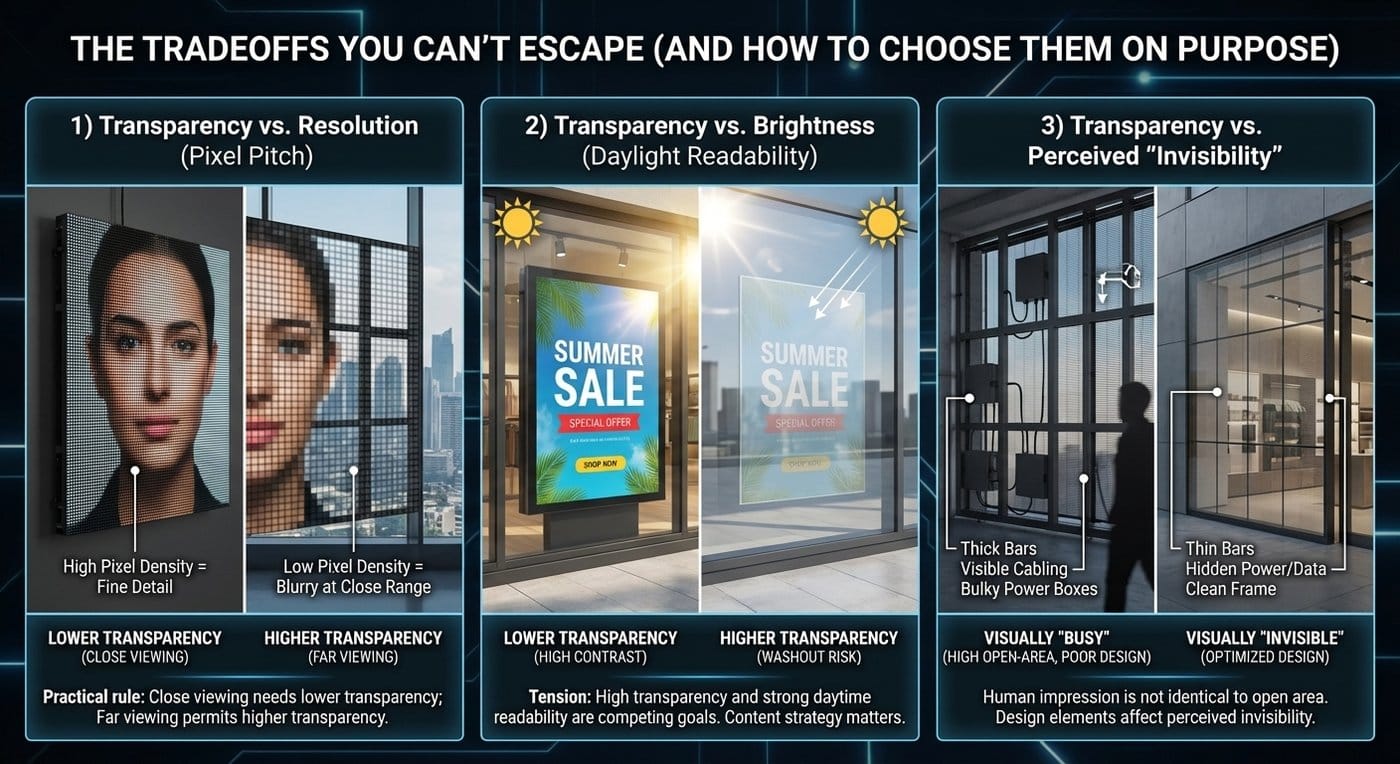

Компромиссы, от которых не уйти (и как выбрать их специально)

Если вам нужна более высокая прозрачность, вы удаляете “материал” с поверхности дисплея. Это неизбежно приводит к изменению производительности.

1) Прозрачность в сравнении с разрешением (шагом пикселя)

Шаг пикселей зависит от количества светодиодов на квадратный метр. Если вы увеличиваете расстояние между ними, чтобы добиться открытости, вы снижаете плотность пикселей, что уменьшает количество мелких деталей при близком рассмотрении.

Именно поэтому фасадные изделия могут выглядеть потрясающе с площади, но не впечатлять с расстояния двух метров - потому что они никогда не разрабатывались для близкого, детального восприятия.

Практическое правило:

• Близкое рассмотрение (витрины магазинов, вестибюли): вы обычно принимаете меньшую прозрачность чтобы сохранить читаемость содержимого. (Прозрачные светодиодные экраны)
• Дальний обзор (фасады): вы можете нажать повышенная прозрачность потому что глаз интегрирует изображение.

2) Прозрачность и яркость (читаемость при дневном свете)

Прозрачные светодиоды должны конкурировать с дневным светом и с отражениями от стекла. Когда поверхность открыта, вы также теряете “сплошную черную подложку”, которая помогает обычным светодиодным стенам сохранять контрастность.

Это подталкивает покупателей к реальности: высокая прозрачность и хорошая читаемость в дневное время находятся в противоречии, И контент-стратегия становится частью спецификации. (Прозрачные светодиодные экраны)

3) Прозрачность против кажущейся “невидимости”

Высокое соотношение открытых площадей все равно может выглядеть визуально “напряженным”, если:

• прутья толстые
• Рамки создают четкие контуры
• силовые блоки блокируют большие зоны
• кабели видны

Именно поэтому в индустрии иногда используется термин “визуальная прозрачность” - потому что впечатление человека не идентично открытому пространству. (Прозрачные светодиодные экраны)

Как задать прозрачность как инженер (а не как брошюра)

Если после прочтения этого руководства вы сделаете только одну вещь: заставить поставщика принять обязательства по определению прозрачности и методу тестирования.

A) Включите это предложение в спецификацию

“Поставщик должен заявить о прозрачности как (1) геометрическом соотношении открытой площади и (2) воспринимаемой прозрачности, подтвержденной макетом на месте при определенных условиях просмотра”.”

Это позволяет привести в соответствие измеряемую геометрию и реальный опыт. (Прозрачные светодиодные экраны)

B) Геометрический метод (соотношение открытых площадей)

Попросите поставщика предоставить:

• ширина и расстояние между планками
• процент окклюзии кадра
• зоны окклюзии силовых/кабельных линий
• чертеж, показывающий границы измерения

Затем вычислите:

Коэффициент открытой площади = (общая площадь - закрытая площадь) ÷ общая площадь (Прозрачные светодиодные экраны)

C) Когда следует вводить формулировки стандартов остекления

Когда заинтересованные лица говорят: “Я не хочу терять дневной свет”, они имеют в виду пропускание света, но не геометрию светодиодов. Справочники по остеклению определяют концепции видимого пропускания, а ISO 9050 предоставляет стандартизированные методы для измерения освещенности/солнечной активности остекления.

Так что если вы устанавливаете навесной потолок:

• запросить строительное стекло VT/VLT от поставщика фасадов/стекла, и
• рассматривайте светодиод как дополнительный окклюзионный слой (открытая зона + рама + прокладка кабеля)

Это позволяет избежать классической ошибки: винить светодиоды в тусклом интерьере, когда основным ограничителем является спецификация стекла.

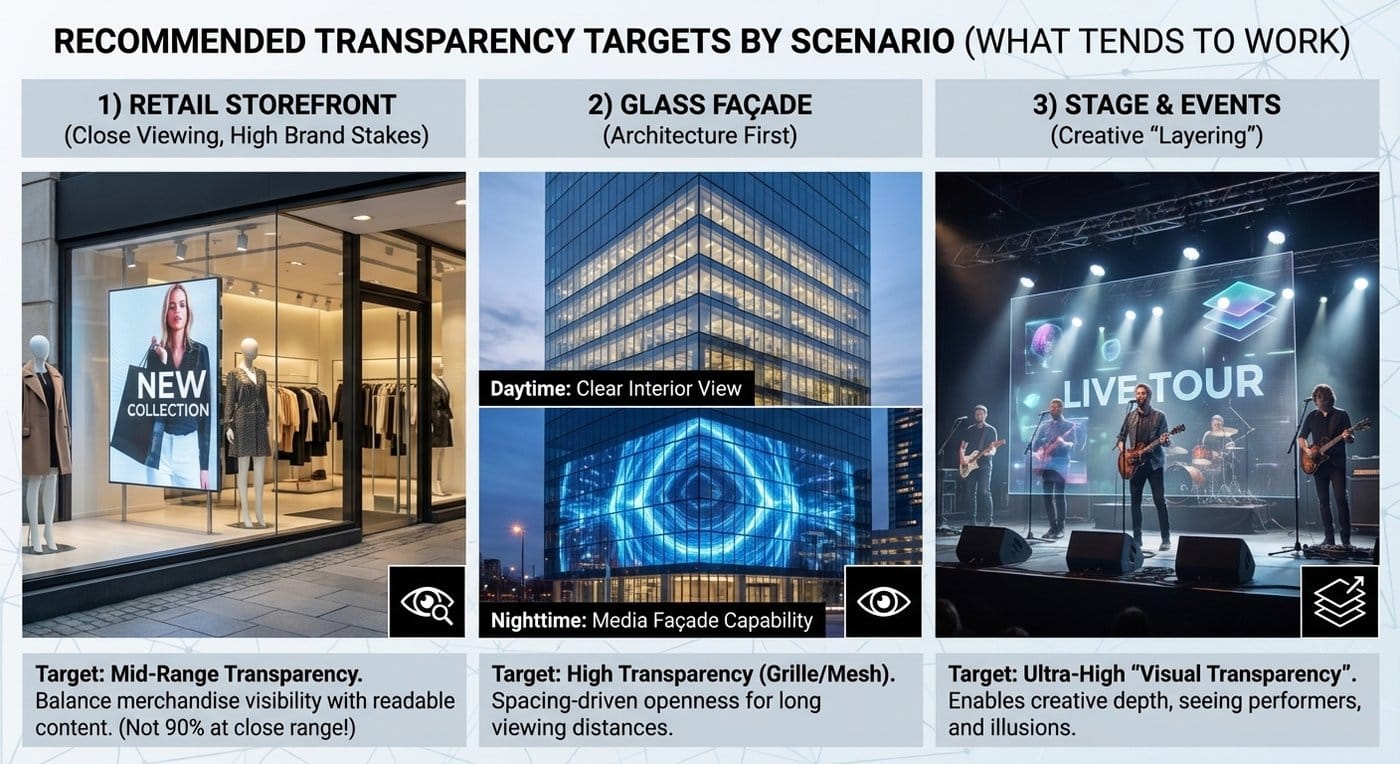

Рекомендуемые целевые показатели прозрачности по сценариям (то, что обычно работает)

These are диапазоны рамок, Это не законы физики - используйте их для проверки разумности цитат и согласования ожиданий.

1) Витрины розничных магазинов (близкое рассмотрение, высокие ставки на бренд)

Целевой менталитет: “Достаточно прозрачный, чтобы сохранить видимость товара, и достаточно плотный, чтобы его можно было прочитать при дневном свете”.”

Многие панельные продукты, представленные на рынке, находятся в средних диапазонах, потому что именно там содержание выглядит премиальным на коротких расстояниях.

Если ваш клиент настаивает на “прозрачности 90%” и Если вы ожидаете резких видеороликов с продуктами на расстоянии 1-2 м, отнеситесь к этому как к тревожному сигналу: вам предлагают нарушить треугольник компромиссов (прозрачность / разрешение / контрастность дневного света). (Прозрачные светодиодные экраны)

2) Стеклянные фасады и навесные стены (сначала архитектура)

Для фасадов “прозрачность” часто означает сохранение дневной идентичности здания и его внутреннего вида, но в то же время раскрытие возможностей фасада в ночное время.

Именно в этом случае системы с решетками и сетками обычно выигрывают: открытость, обусловленная расстоянием между ними, и большая дистанция обзора.

3) Этапы и события (творческое “наслоение”)

Прозрачные светодиодные сцены - это иллюзия: исполнители за видео, наслоение глубины, а иногда и звукопроницаемость. Торговые объявления часто представляют сверхвысокую “визуальную прозрачность” как достижение этих результатов.

Контрольный список полевых испытаний (во избежание споров на тему “это выглядело иначе”)

Воспринимаемая прозрачность - это то, где проекты добиваются успеха или терпят неудачу, поэтому проверьте ее.

Требования к макету (минимум)

1. Дневной тест: яркое освещение, нормальные углы обзора
2. Ночное испытание: внутреннее освещение + внешнее отражение
3. Тест на содержание: реальное содержание бренда (не типовые демо-ролики)
4. Дистанционный тест: the real расстояние обзора и линии видимости

Это согласуется с идеей о том, что восприятие зависит от расстояния, линий и бликов, а не только от процента открытого пространства. (Прозрачные светодиодные экраны)

Критерии приемки, которые вы можете записать в PO

• Заявленная метрика прозрачности (соотношение открытой площади) + граница рисунка
• Макет прохождения/непрохождения с указанием заинтересованных сторон
• Максимально допустимая видимость “визуальной линии” с расстояния X метров
• Проверка читабельности при дневном свете с согласованной палитрой содержания

Выбор “прозрачного” решения в ChinaLEDScreens (внутреннее руководство)

8. В ChinaLEDScreens, Как правило, мы определяем прозрачные решения по тому, что вы оптимизируете: плотность изображения, архитектурную открытость, или интеграция стекла.

1) Если вам нужно основное розничное/оконное решение

Начните с Прозрачные LED-экраны и используйте наш transparent LED display guideчтобы сопоставить шаг пикселей + яркость + прозрачность с расстоянием просмотра.

2) Если ваш главный KPI - “максимальная прозрачность” фасадов.

Посмотрите на архитектурные модели решеток/сетки. Наш Руководство по экрану светодиодной решетки является правильной отправной точкой, когда решающим фактором является воздушный поток + структура + дальний обзор.

3) Если вы оцениваете альтернативные варианты интеграции стекла

Когда заинтересованные стороны говорят на языке остекления (“дневной свет”, “VT”, “вид стекла”), сравнивайте:

• LED-стеклянные экраны (структурные/стеклянные)
• руководство по светодиодным плёночным экранам (тонкие/пленочные подходы)

Помните: оптические методы остекления (концепции ISO 9050 / EN 410) - ваш друг, когда проект в основе своей является строительно-оболочечным решением.

4) Хотите получить пробные образцы, прежде чем приступать к работе?

Используйте Кейсы проектов согласовать с заинтересованными сторонами “как выглядит прозрачность” в реальном масштабе до того, как вы заморозите спецификацию.

Заключение по проверке реальности (что вы должны сказать своим заинтересованным сторонам)

Если кто-то спросит: “Насколько прозрачным может быть прозрачный светодиодный экран?”, то лучшим ответом будет:

• Технически: очень открыто в некоторых премиальных дизайнах, где претензии на “визуальную прозрачность” могут достигать диапазона ~90%+.
• Практически: Правильная прозрачность - это та, которая сохраняет вашу архитектурную цель и все еще обеспечивает читабельность изображения в условиях освещения - часто это означает, что вы выбираете продуманный баланс, а не гонитесь за наибольшим числом. (Прозрачные светодиодные экраны)
• По договору: никогда не соглашайтесь с числом прозрачности, не зафиксировав метрику и не проведя макет, поскольку результаты, основанные на восприятии, могут отличаться от “бумажных” заявлений.
