Прозрачные светодиодные экраны продаются как вечный материал: “100 000 часов”, “промышленный класс”, “создан для архитектуры”. Отчасти это правда. Часть из них - маркетинговая стенография.

Если вы планируете витрину магазина, навесной фасад или долговременную медийную функцию, главный вопрос не в том, “долго ли служат светодиоды?”. А в том. что определяет конец жизни для Ваш project-яркость, равномерность, риск простоя, доступ к обслуживанию и наличие запчастей. (Samsung Business Insights)

В этом руководстве мы расскажем о том, как инженеры, интеграторы и владельцы проектов на практике ощущают продолжительность жизни, и как сделать так, чтобы система прослужила дольше в полевых условиях.

(Внутренняя ссылка) Информацию о семействах наших продуктов и инженерном подходе см. ChinaLEDScreens и наш технология и процесс качества.

Быстрый ответ: какая продолжительность жизни является реальной?

Чаще всего вы слышите: 100 000 часов (но читайте мелкий шрифт).

В светодиодном дисплее разговоры, 100 000 часов это общепринятое число “промышленного стандарта”. Но его часто неправильно понимают.

Руководство Samsung по ведению бизнеса содержит два важных уточнения:

1. Фигура связана с амортизация яркости диода (часто обсуждается, когда яркость падает примерно до половины), а не “экран мертв”.”
2. Настоящие дисплеи часто бывают дольше потому что они редко используют каждый диод на полную яркость постоянно - и потому что срок службы определяется не только диодами, но и многими другими деталями. (Samsung Business Insights)

Samsung также приводит примеры дисплеев, работающих 15+ лет с достаточной яркостью, что усиливает конструкция системы + условия эксплуатации результаты. (Samsung Business Insights)

Переведите часы в годы (чтобы математика ROI перестала быть нечеткой)

Используйте таблицу планирования, составленную ранее, чтобы перевести “часы” в реальные графики. Утверждение о 100 000 часах - это примерно 11,4 года в режиме 24/7 Но это может длиться десятилетия при ограниченном ежедневном графике - при условии, что окружающая среда и силовая электроника не станут ограничивающим фактором. (Samsung Business Insights)

Что на самом деле означает термин “срок службы” для прозрачных светодиодных экранов

1) Светодиоды редко “выходят из строя”, как лампы накаливания - мощность деградирует

В отличие от ламп накаливания, светодиоды обычно не переходят из состояния “включено” в состояние “выключено” мгновенно. Они постепенно теряют светоотдачу (износ люмена). Сохранение люмена описывает процент первоначальной мощности, остающейся после определенного количества часов. (維基百科)

Именно поэтому во многих обсуждениях освещения и светодиодов используются такие пороговые значения, как:

• до какой точки отсчёта?: мощность снизилась до 70% от первоначальной (обычный показатель “срока службы” в контексте освещения). (IES)
• = яркость падает до 70% от первоначальной: производительность упала до 50% (ближе к тому, как многие спецификации дисплеев неявно говорят о “конце жизни”). (Samsung Business Insights)

Для прозрачных светодиодных экранов “конец жизни” часто наступает раньше, чем смерть диодов, потому что однородность и внешний вид Важно: пятнистость, изменение цвета или неравномерная яркость могут стать неприемлемыми, даже если все по-прежнему включено. (Samsung Business Insights)

2) MTBF в сравнении с “полезным сроком службы” и “сроком службы”

Второй источник путаницы: показатели надежности (например, MTBF) - это не то же самое, что срок службы люмена. MTBF описывает ожидаемое время между отказами для ремонтируемых систем, в то время как срок службы люмена описывает постепенное уменьшение яркости. (Портал Avixa)

Для прозрачной светодиодной стены практический срок службы обычно определяется:

• Как быстро снижается яркость/равномерность (визуальный конец срока службы) (Samsung Business Insights)
• Как часто модули/БП выходят из строя (время простоя + нагрузка на обслуживание) (Samsung Business Insights)
• Доступны ли запасные части и легко ли их заменить (удобство обслуживания) (Samsung)

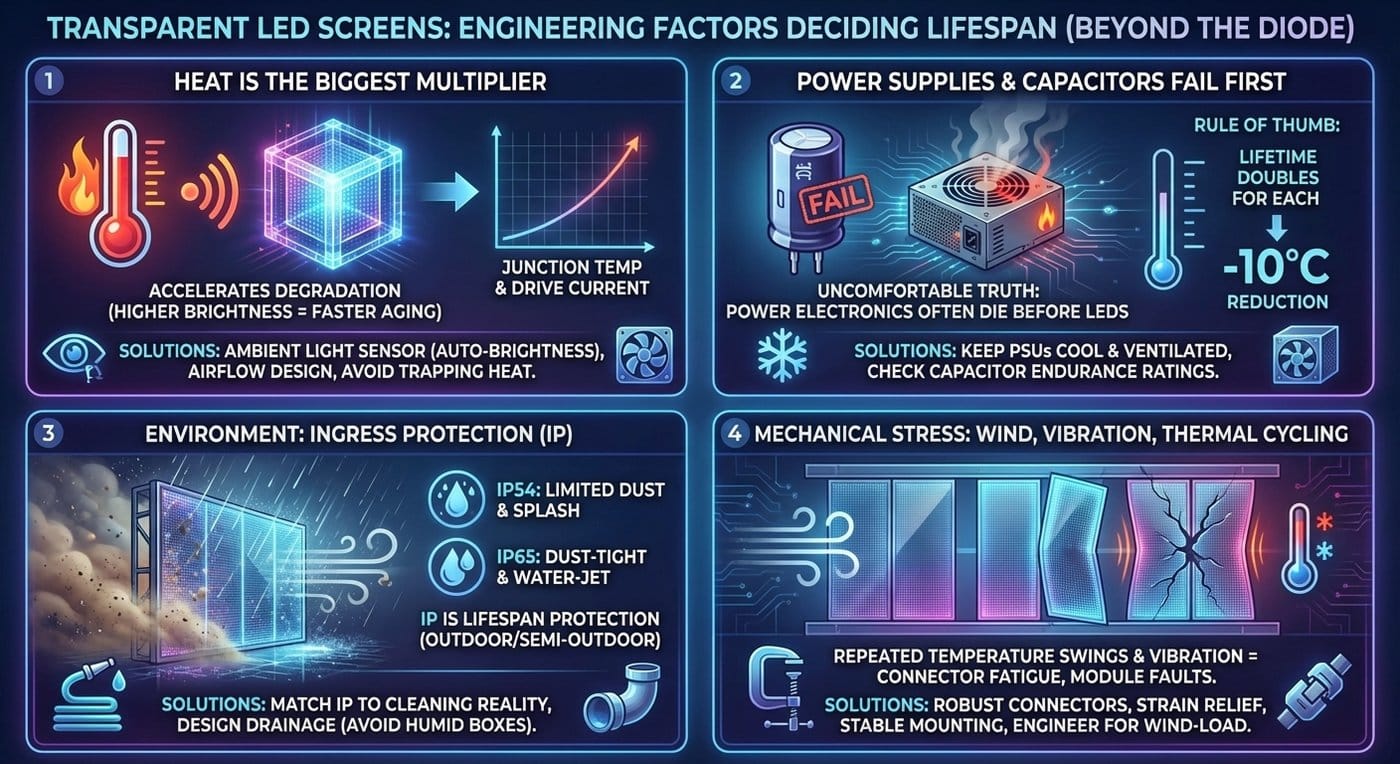

Инженерные факторы, определяющие срок службы (больше, чем диод)

Тепло - самый большой мультипликатор

Нагрев ускоряет деградацию светодиодов - особенно при повышенной яркости (высокой мощности). Samsung прямо называет нагрев основным фактором деградации диодов, а также указывает, что температурные условия (например, экстремально жаркий климат) могут ускорить старение. (Samsung Business Insights)

Академические работы по надежности поддерживают то же направление: На срок службы светодиодов сильно влияет температура спая и движущий ток (тепловые + электрические нагрузки). (PMC)

Практический вывод: Когда вы выбираете или используете прозрачные светодиоды для достижения максимального “вау”, вы также нажимаете на главный ускоритель старения.

Что делать

• Используйте автоматическое управление яркостью (датчик внешней освещенности), поэтому дисплей имеет максимальную яркость только тогда, когда это необходимо. (Samsung Business Insights)
• Создавайте воздушные потоки и не задерживайте тепло за стеклом/архитектурными полостями. (Samsung Business Insights)

Источники питания и конденсаторы часто определяют реальный срок службы

Вот неудобная правда: многие светодиодные установки умирают не потому, что светодиоды исчерпали свой ресурс. Они умирают потому, что Силовая электроника выходит из строя первой.

Analog Devices объясняет, что электролитические конденсаторы имеют “характеристику выносливости”, привязанную к температуре и времени, и общее правило заключается в следующем Срок службы удваивается на каждые 10°C (и половинки на каждые +10°C). (Аналоговые устройства) XP Power аналогичным образом описывает температурную зависимость, обусловленную Аррениусом, и тот же принцип удвоения на 10°C в блоках питания. (XP Power)

Практический вывод: Если ваш блок питания работает в горячем режиме (что часто случается в герметичных или плохо вентилируемых корпусах), ваша мечта о 100 000 часах может превратиться в план обслуживания блока питания.

Что делать

• Храните источники питания в более холодная, вентилируемая зона (или выбирайте конструкции с лучшими тепловыми путями). (Аналоговые устройства)
• Попросите предоставить вам подробную информацию о компонентах блока питания (номиналы выносливости конденсаторов, методы снижения температуры). (Аналоговые устройства)

Окружающая среда: защита от проникновения (IP) - это защита на весь срок службы

Прозрачные дисплеи, используемые в архитектуре, часто размещаются в “хорошо защищенных” местах - ветер, пыль, влажность и химикаты для чистки.

Степень защиты IP позволяет судить о том, насколько защищен корпус:

• IP54 обычно описывается как ограниченная защита от проникновения пыли и брызг. (Setra Systems)
• IP65 обычно описывается как пыленепроницаемость с защитой от водяной струи. (Setra Systems)

Практический вывод: Если ваш проект находится на открытом воздухе (или в полуоткрытых атриумах), IP-стратегия является частью стратегии продолжительности жизни.

Что делать

• Соответствие степени защиты IP реальным условиям уборки (шланги, запотевание, риски мойки под давлением). (Setra Systems)
• Спроектируйте дренаж и избегайте “герметичных коробок, которые становятся влажными коробками”. (Герметизация без управления влажностью может привести к обратному результату.) (Setra Systems)

Механические нагрузки: ветер, вибрация, термоциклирование

Фасады и окна подвергаются постоянным перепадам температур. Со временем термоциклирование и вибрация могут привести к перебоям в работе разъемов, усталости припоя или неисправностям на уровне модуля. В литературе по надежности тепловые и электрические нагрузки рассматриваются как ключевые факторы при моделировании деградации и срока службы. (PMC)

Что делать

• Требуйте надлежащей разгрузки натяжения, надежных разъемов и прочного крепления, не допускающего скручивания шкафов. (Портал Avixa)
• Рассматривайте ветровую нагрузку и вибрацию как инженерные исходные данные, а не как “детали объекта”. (Портал Avixa)

Продолжительность жизни семейства прозрачных дисплеев (почему “прозрачный” - это не одно и то же)

Прозрачные светодиоды - это категория. Срок службы меняется в зависимости от конструкции и места расположения хрупких интерфейсов.

Традиционные прозрачные экраны для шкафов/модулей

Это классический прозрачный светодиодный шкаф: жесткий каркас, открытая структура и модульное обслуживание.

Преимущества

• Обычно исправный: модули и блоки питания можно менять местами, продлевая срок службы системы. (Samsung)

Основные риски, связанные с продолжительностью жизни

• Нагрев (высокие требования к яркости), пребывание на открытом воздухе и тепловой режим блока питания. (Samsung Business Insights)

(Внутренняя ссылка) См. Прозрачные LED-экраны состав.

Светодиодные стеклянные экраны (ламинированное прозрачное светодиодное стекло)

Светодиодное стекло объединяет элементы дисплея с многослойными стеклянными конструкциями. Это переносит часть риска с “открытой витрины” на “интеграцию стеклянной системы”.”

Преимущества

• Архитектурная интеграция может улучшить защиту и эстетику; долгосрочный внешний вид в значительной степени зависит от ламинирования/контроля процесса. (Портал Avixa)

Основные риски, связанные с продолжительностью жизни

• Ремонт в полевых условиях может быть более сложным в зависимости от конструкции; питание/управление по-прежнему имеет значение. (Samsung Business Insights)

(Внутренняя ссылка) Исследуйте LED-стеклянные экраны.

Прозрачные экраны из светодиодной пленки (клейкая / ультратонкая пленка)

Пленочные решения часто ставят во главу угла минимальную структуру и максимальную прозрачность. Это обычно означает различные компромиссы: клей, ультратонкие проводники и качество монтажа становятся более важными.

Преимущества

• Легкий вес и минимальное обрамление могут уменьшить механические нагрузки, а в некоторых конструкциях подчеркивается простота замены листов. (Шэньчжэнь MUXWAVE Technology Co., Ltd.)

Основные риски, связанные с продолжительностью жизни

• Качество установки (подготовка поверхности, герметизация краев), воздействие окружающей среды на края и качество питания/управления. (Шэньчжэнь MUXWAVE Technology Co., Ltd.)

(Внутренняя ссылка) Начните с нашего руководство по светодиодным плёночным экранам.

Сетчатые / решетчатые / навесные фасадные экраны

Это “проходные” архитектуры - они часто хороши с точки зрения ветровой нагрузки и легкости конструкции, но живут в более жестких условиях воздушных потоков, пыли и наружного воздуха.

Преимущества

• Вентиляция, естественно, лучше; вес может быть меньше; фасадная инженерия часто находится в центре внимания. (Портал Avixa)

Основные риски, связанные с продолжительностью жизни

• Загрязнения на открытом воздухе и необходимость чистки/обслуживания доминируют. (Setra Systems)

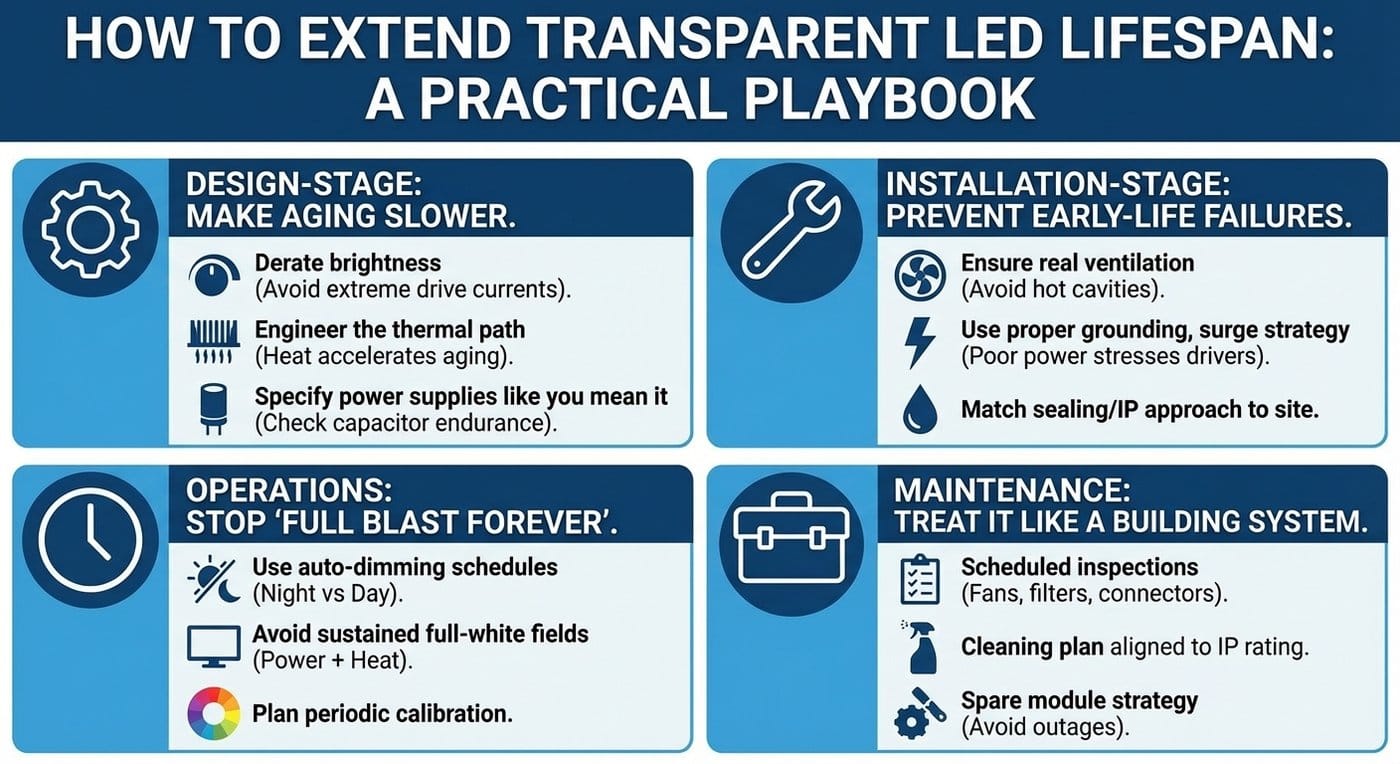

Как продлить срок службы прозрачных светодиодов (практическое руководство)

Стадия разработки: сделать старение более медленным

1. Уменьшить яркость: Если для чтения при дневном свете требуется яркий свет, выбирайте конструкции, обеспечивающие высокую яркость без экстремальных токов преобразователя, поскольку тепловое/электрическое напряжение ускоряет деградацию. (PMC)
2. Проектирование теплового пути: Не относитесь к нагреву как к “чужой проблеме”. Тепло - это множитель старения диодов и срока службы электроники. (Samsung Business Insights)
3. Указывайте источники питания так, как вы хотите: Спросите о сроке службы конденсатора и температурных допущениях. Конденсатор “105°C” не является автоматически “10-летним конденсатором”. (Аналоговые устройства)

(Внутренняя ссылка) О том, как мы проводим тестирование и контроль качества, см. Технологии и качество.

Этап установки: предотвращение поломок на ранних этапах эксплуатации

• Обеспечьте вентиляцию в реальности (а не только в CAD) и избегайте попадания блоков питания в горячие полости. (Аналоговые устройства)
• Используйте надлежащее заземление, стратегию защиты от перенапряжения и стабильную сеть, поскольку низкое качество электроэнергии вызывает стресс у водителей и может увеличить количество отказов. (Аналоговые устройства)
• Подберите способ герметизации/IP в соответствии с методом очистки и погодными условиями на объекте. (Setra Systems)

Операции: прекратить “полный взрыв навсегда”

Samsung подчеркивает, что показатель “100 000 часов” предполагает постоянную работу на полной яркости, чего большинство реальных экранов не делают. Умышленное использование этого факта - вот как можно продлить срок службы. (Samsung Business Insights)

Практическая политика:

• Используйте графики автоматического затемнения (ночь и день).
• Избегайте контента, который заставляет использовать полностью белые поля, если это не необходимо (энергия + тепло).
• Планируйте периодическую калибровку, если экосистема вашего контроллера поддерживает ее (для борьбы с видимым старением). (Портал Avixa)

Обслуживание: относитесь к нему как к системе здания

Применение прозрачных светодиодов с длительным сроком службы меньше похоже на “установи и забудь” и больше на “образ мышления HVAC”:

• Плановые проверки (вентиляторы/фильтры при наличии, разъемы, горячие точки) (Аналоговые устройства)
• План очистки в соответствии с рейтингом IP и уровнем загрязнения участка (Setra Systems)
• Стратегия запасных модулей, чтобы небольшой сбой не превратился в многонедельное отключение (Samsung)

(Внутренняя ссылка) Если вам нужна инженерная поддержка или планирование жизненного цикла, обратитесь к нашим специалистам. Услуги.

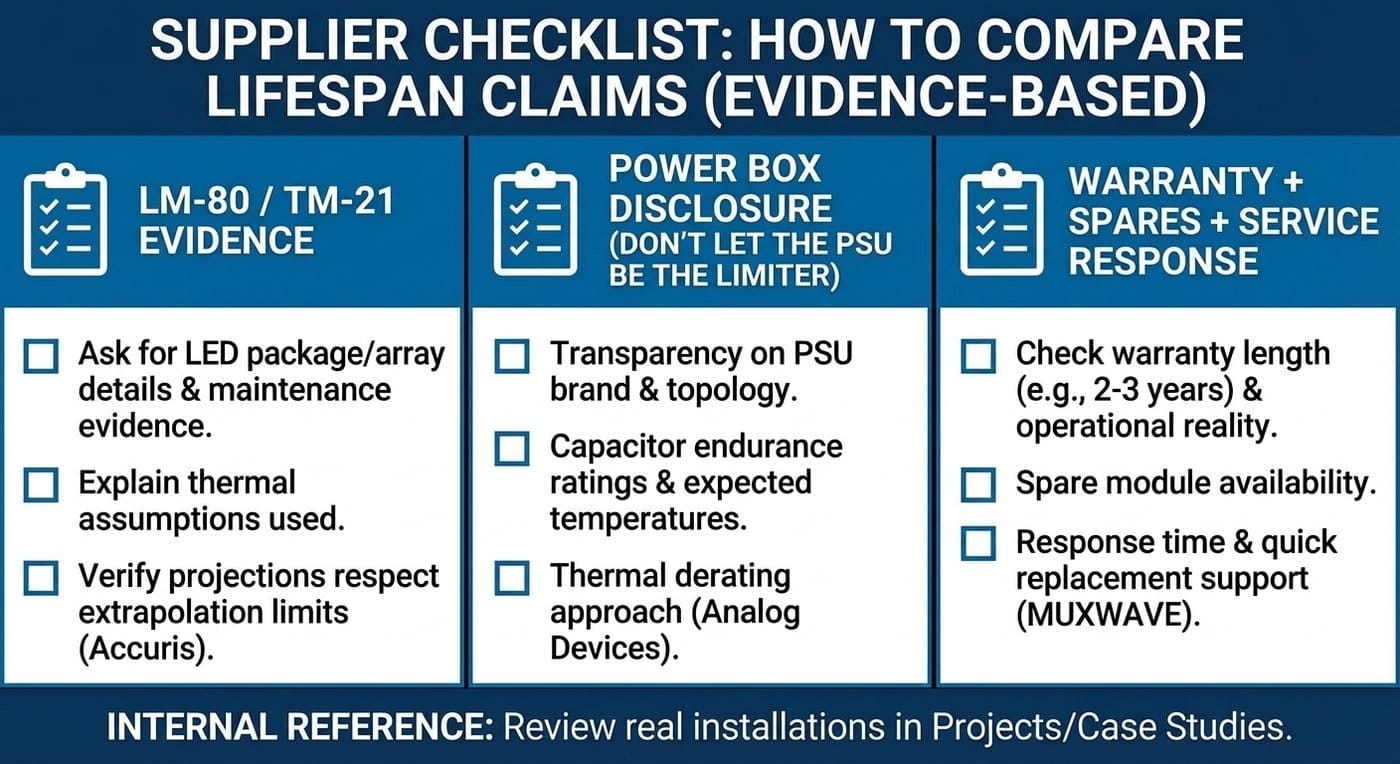

Контрольный список поставщиков: как сравнивать заявления о продолжительности жизни (на основе доказательств)

Попросите предъявить доказательства LM-80 / TM-21 (или хотя бы историю, стоящую за светодиодами).

LM-80 определяет, как светодиодные пакеты/массивы/модули тестируются на сохранение яркости и цвета. TM-21 определяет, как на основе этих данных можно спрогнозировать долгосрочное поддержание яркости. (Магазин стандартов Accuris)

Хотя поставщики дисплеев не всегда передают вам необработанные файлы LM-80, надежный поставщик должен быть в состоянии объяснить это:

• Какие светодиодные пакеты используются, и какие существуют свидетельства технического обслуживания
• Какие тепловые допущения были использованы
• Соблюдаются ли в прогнозах признанные пределы экстраполяции

Раскрытие информации о блоке питания: не позволяйте БП быть скрытым ограничителем

Вам нужна прозрачность:

• Марка и топология блока питания
• Номинальная долговечность конденсаторов и ожидаемые рабочие температуры
• Подход, основанный на снижении температуры

Ведь срок службы конденсатора зависит от температуры и может стать настоящим "узким местом". (Аналоговые устройства)

Гарантия + запасные части + сервисное обслуживание

На рынке прозрачных светодиодов, 2-3 года гарантии но важна реальность эксплуатации: доступность запасных модулей, время реагирования и то, поддерживает ли конструкция быструю замену. (Шэньчжэнь MUXWAVE Technology Co., Ltd.)

(Внутренняя ссылка) Обзор реальных установок и реалий обслуживания в нашем Проекты/конкретные примеры.

Взгляд на ROI: что должно означать понятие “длительный срок службы” в плане проекта

Ответственный план на всю жизнь разделяет три временных отрезка:

1. Временная шкала визуальной приемлемости (однородность/яркость по-прежнему соответствует замыслу бренда) (Samsung Business Insights)
2. График надежности (частота отказов остается управляемой благодаря запасным частям и сервисному обслуживанию) (Samsung)
3. Обновить график (технология/эффективность/контент требуют обновления до отказа)

Если вы создадите систему с учетом возможности обслуживания (замена модулей, замена блоков питания), вы сможете продлить срок службы системы намного больше, чем “диодные часы”, а время обновления будет определяться потребностями бизнеса, а не поломками. (Samsung)

Итог: наиболее обоснованное заявление о продолжительности жизни

Прозрачный светодиодный экран может быть абсолютно точно долговечным активом.но только если рассматривать продолжительность жизни как системный результат:

• Старение диодов реально, и нагрев/привод ускоряют его. (Samsung Business Insights)
• Силовая электроника (особенно конструкции с ограничением емкости) может стать практическим ограничителем срока службы, если игнорировать термические воздействия. (Аналоговые устройства)
• Стратегия и окружение ИС часто решают, получите ли вы “жизнь в лаборатории” или “жизнь в поле”. (Setra Systems)
• Удобство обслуживания и запасные части - это то, что превращает поломку из кризиса в обычную замену. (Samsung)

Если хотите, я могу также сгенерировать одностраничный контрольный список спецификаций (RFP-ready), который заставляет поставщиков раскрывать тепловые предположения, детали БП, данные об исправности и сроке службы, так что предложения становятся сопоставимыми.
