Оконная пленка на двойное остекление (герметичный стеклопакет, или IGU) не является автоматически “плохим”, но он is больше нюансов, чем пленка на однослойном стекле. Причина проста: IGU - это тепловая система с герметичной полостью, краевыми уплотнителями, разделителями, влагопоглотителем и иногда Low-E-покрытием. Когда вы добавляете пленку, вы меняете способ поглощения, хранения и высвобождения солнечной энергии, а это может повлиять на тепловой стресс и поведение конденсата.

Это руководство объясняет, что меняется, как происходят сбои и что вы можете сделать, чтобы обезопасить свой проект - будь вы домовладелец, управляющий зданием или (в нашем мире) специалист по стеклянным фасадам, планирующий архитектурную среду.

Содержание

Почему пленка на двойных стеклах отличается от пленки на одинарных стеклах

Что изменяется термически внутри IGU

Типичный стеклопакет имеет:

• Светодиодный наружный светильник из стекла
• Запечатанный воздушное/газовое пространство (часто аргон)
• Светодиодный внутренняя подсветка из стекла
• Система прокладки + влагопоглотитель + краевое уплотнение

Когда солнечный свет попадает на стекло, часть энергии передается, часть отражается, а часть поглощается. Пленка влияет на этот баланс - особенно поглощение в слое стекла и пленки. Большее поглощение обычно означает повышенная температура стекла, и повышается температура стекла:

1. тепловое расширение (напряжение, когда детали находятся при разных температурах), и
2. длительная нагрузка на органические материалы на краю (уплотнители, разделительные системы, ленты).

Край - это предохранитель“: почему трещины начинаются по периметру

Растрескивание под действием термического напряжения тесно связано с разность температур между центром стекла и затененными краями, плюс прочность/состояние кромки стекла. Тепловое напряжение возникает при перепадах между центром и затененным краем, и растрескивание обычно начинается с края.

Именно поэтому окно может выглядеть “отлично”, а после установки пленки потрескаться при изменении угла наклона солнца, задвигании жалюзи или появлении частичной теневой линии.

Тепловой риск: тепловой стресс, растрескивание и старение уплотнений

Классическая модель трещин при тепловом напряжении

Полезная “полевая подсказка” - где и как появляются трещины:

• Трещины от термического напряжения обычно начинаются в край (часто в паре дюймов от угла), затем проведите внутрь ранний сегмент, который примерно перпендикулярен краю.
• Причина не в том, что “пленка - зло”, а в том, что температурный градиент плюс слабые/поврежденные края превышают эффективную емкость кромки стекла.

Практичное цифровое напоминание: стекло рассчитано на значительные нагрузки на кромку, но поврежденные кромки могут существенно снизить прочность кромки (до 50%).

Мультипликаторы риска, которые следует активно проверять

Прежде чем говорить о марке/типе пленки, проверьте условия остекления, которые создают большие перепады или локальные горячие точки:

• Частичное затенение (свесы, ребра, соседние здания): край остается более холодным, в то время как центр нагревается → напряжение возрастает.
• Плотно прилегающие жалюзи/шторы: вы задерживаете теплый воздух у стекла (и иногда создаете “горячую полосу” за глухим краем).
• Декали, нарисованные надписи, этикеткиЭто классические локализованные поглотители.
• Вентиляционные отверстия HVAC, направленные на остекление: локализованные струи нагрева/охлаждения создают неравномерную температуру.
• Тонированные подложкиТонированное стекло поглощает больше солнечной энергии, чем прозрачное.

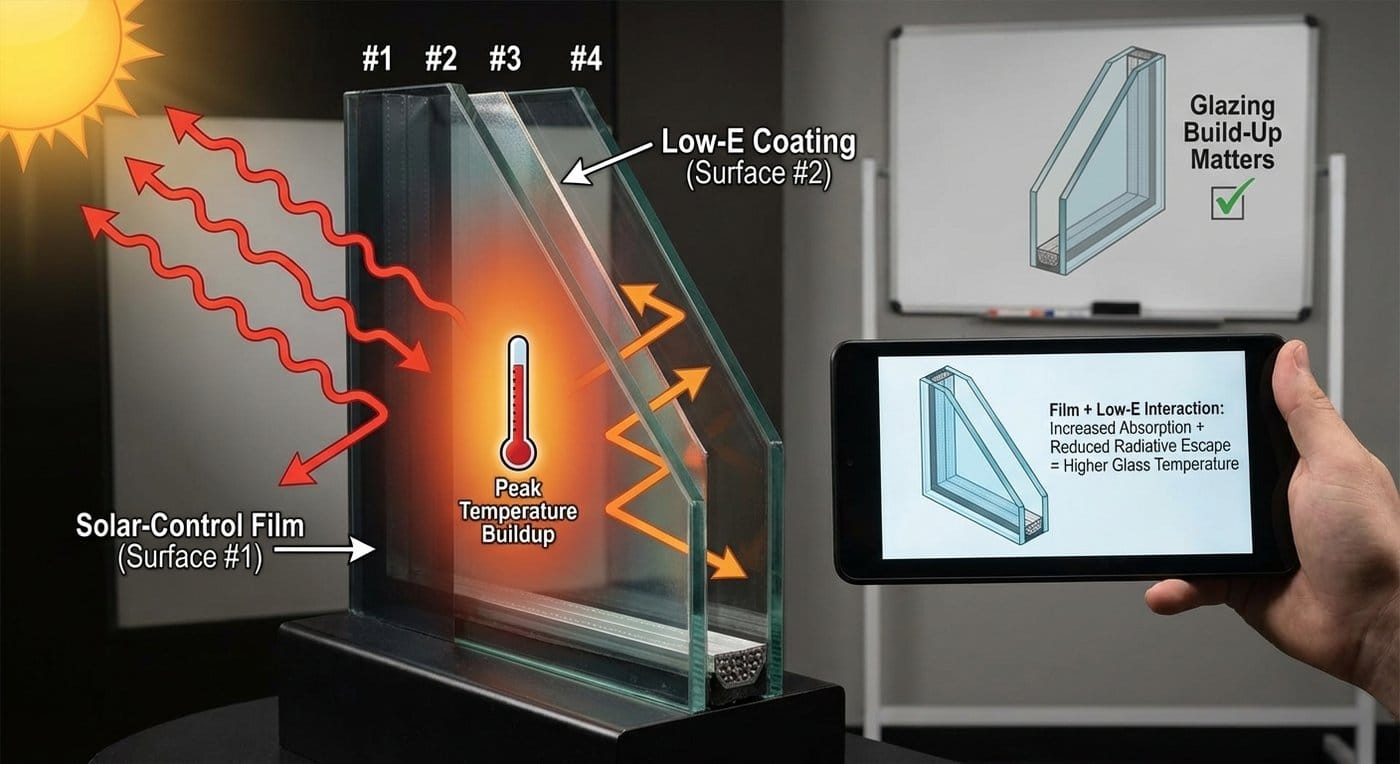

Покрытия Low-E меняют историю тепла (и то, куда тепло “хочет” попасть)

Покрытия Low-E призваны контролировать лучистый теплообмен и солнечную активность. Их важно расположение поверхности (обычно упоминаются как поверхности #1-#4 в стеклопакете IGU). Например, одно из объяснений стекольной промышленности: в стеклопакетах с двойным остеклением, использующих солнцезащитное покрытие Low-E, покрытие обычно ориентировано на вторая поверхность (внутри наружного светильника).

Почему это важно для кино?

• Если ваша пленка увеличивает поглощение, а конфигурация Low-E снижает излучение в определенном направлении, вы можете увеличить пиковую температуру в одной лампе.
• Перевод: При выборе пленки необходимо учитывать возможность наращивания остекления, а не просто “двойное стекло да/нет”.”

Старение уплотнений и запотевание “между стеклами”

Долговечность герметичного IGU - это не догадки: существуют режимы испытаний и критерии прохождения, призванные предотвратить проникновение влаги и запотевание с течением времени.

Гармонизированное семейство ASTM (E2188/E2189/E2190) используется для оценки характеристик IGU, устойчивости к запотеванию и долговечности. В нем также указываются ускоренные погодные циклы и критерии прохождения, такие как требования к точке замерзания (например, -40°C, указанные в E2190).

Измерение точки замерзания/осаждения является основным показателем в ASTM E2188/2189/2190, так как указывает на возможность образования конденсата внутри IGU.

Практический вывод:

• Конденсат в помещении Обычно это связано с влажностью/воздушным потоком/температурой поверхности.
• Запотевание между стеклами обычно это уплотнение/проникновение влаги Проблема (часто требующая ремонта или замены IGU), и она тесно связана с ожиданиями долговечности краевого уплотнения и стрессовыми факторами в полевых условиях.

Пленка не является автоматической “причиной” разрушения уплотнения, но она может быть одним из нескольких факторов, повышающих рабочую температуру и нагружающих систему, особенно если остекление было уже некачественным, старым или плохо установленным.

Конденсат: три места, три разные первопричины

Чистое правило для понимания физики оконного конденсата: вода конденсируется на внутренних поверхностях окон, когда температура поверхности окна ниже точки росы влажного воздуха в помещении.

Отсюда следует, что ваша задача - определить где влажность.

1) Конденсат на внутренней поверхности (со стороны помещения)

Что это обычно означает: влажность воздуха в помещении высока для температуры внутренней поверхности окна, или поток воздуха через стекло ограничен.

Практическое руководство включает в себя:

• Позволяйте воздуху проходить через поверхность окна (выбирайте ткани, которые пропускают воздух),
• Контролируйте влажность в помещении (проветривайте сушилки, используйте вентиляторы на кухне/в ванной, включайте вентиляторы после душа/приготовления пищи).

Ракурс фильма: Некоторые пленки слегка изменяют температуру внутренней поверхности в зависимости от солнечных условий. Но если вы наблюдаете регулярное образование конденсата в помещении зимой, то наиболее эффективными способами решения этой проблемы являются контроль влажности, воздухообмен и герметизация помещения, а не “другая пленка”.”

2) Запотевание/конденсация между стеклами (внутри полости IGU)

Что это обычно означает: Герметичный блок пропускает влагу (нарушение герметичности или разрушение краевой системы), и влагопоглотитель не справляется.

Это сценарий, при котором вы не сможете “стереть его”. Это связано с тем, как IGU разрабатываются и тестируются на прочность (воздействие влажности, циклическое движение, устойчивость к запотеванию).

Ракурс фильма: Если после установки пленки появилось запотевание между стеклами, не спешите сразу обвинять пленку. Проведите расследование:

• Возраст IGU и состояние имеющихся уплотнений,
• любые новые большие тепловые градиенты (частичное затенение, жалюзи, деколи, струи HVAC),
• а также о том, существенно ли увеличивает поглощение выбор пленки.

3) Конденсат на наружной поверхности (снаружи)

Это может произойти, когда точка росы на улице и условия охлаждения неба совпадают - особенно на высокоэффективном остеклении. Наружный конденсат может образовываться в теплую погоду, когда прохладный воздух в помещении заставляет наружную поверхность опускаться ниже точки росы на улице.

Ракурс фильма: Часто это “не проблема”, если не влияет на видимость/операции.

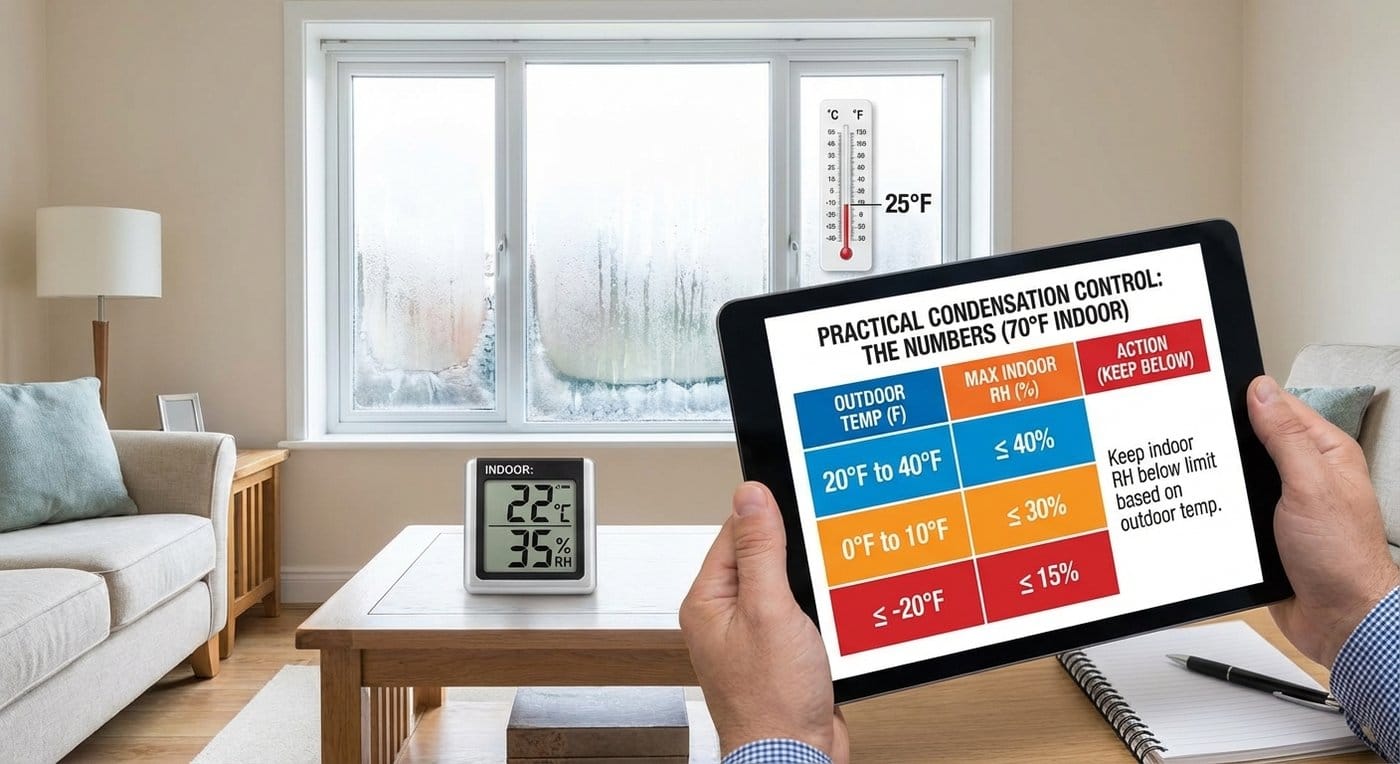

Целевые показатели влажности, которые действительно работают (цифры, которые можно указать в спецификации или SOP)

Многие советы по конденсации расплывчаты. Вам нужны цифры.

Одна из практических схем (при 70°F в помещении) гласит: во время отопительного сезона, когда наружный воздух очень холодный, относительная влажность воздуха в помещении часто должна быть ≤30% (и ниже в очень холодную погоду), а также приводится таблица зависимости максимальной относительной влажности воздуха в помещении от наружной температуры.

Вот упрощенная версия, которую можно использовать в работе:

• На улице от 20°F до 40°F → поддерживайте относительную влажность воздуха в помещении ≤ 40%
• Наружная температура от 0°F до 10°F → поддерживайте относительную влажность воздуха в помещении ≤ 30%
• На улице ≤ -20°F → поддерживать относительную влажность воздуха в помещении ≤ 15%

Почему жалюзи усиливают конденсацию (даже если относительная влажность воздуха “разумная”)

Даже если относительная влажность воздуха в помещении в целом приемлема, плотные жалюзи могут создавать микроклимат:

• меньший поток воздуха,
• более холодное стекло у краев,
• Задержанный слой влажного воздуха,
• и большая вероятность того, что поверхность стекла опустится ниже точки росы.

Рекомендуется выбирать такие оконные конструкции, которые обеспечивают приток воздуха к поверхности. Что касается тепла, то плотно прилегающие шторы/жалюзи также являются фактором риска теплового стресса.

Профессиональный контрольный список перед установкой (пленка + двойное остекление)

Используйте этот контрольный список, прежде чем приступать к установке любой пленки на IGUs - особенно на большие стекла, фасады с высокой солнечной экспозицией или конструкции с покрытием/тонировкой.

Шаг 1: Определите место скопления глазури (не гадайте)

Документ:

• Тип стекла: отожженное, закаленное, термоупрочненное
• Толщина панели
• Любой оттенок
• Любое покрытие Low-E (и в идеале - на какой поверхности оно находится)
• Газовое наполнение (аргон/криптон), если известно
• Размер и ориентация окна (южные/западные окна обычно подвержены наибольшему риску)

Если в вашем IGU используется технология Low-E, расположение поверхности влияет на солнечное/тепловое излучение.

Шаг 2: Проверьте на наличие повреждений кромок и концентраторов напряжения

Поскольку трещины от теплового напряжения “начинаются с края”, состояние краев имеет значение. Откажитесь или отнеситесь к ним как к объектам повышенного риска:

• Потрескавшиеся края,
• ранее треснувших ламп,
• остекление, которое зажато/плотно прилегает к раме без возможности перемещения.

Шаг 3: Затенение карты и локальные горячие точки

Нарисуйте простой эскиз “солнце + тень”:

• Утреннее и дневное солнце,
• теневые линии нависания,
• близлежащие плавники/мульоны,
• внутренняя отделка,
• места расположения табличек/вывесок,
• Расположение вентиляционных отверстий HVAC.

Частичное затенение, жалюзи/шторы, таблички/наклейки и вентиляционные отверстия - все это может быть частью истории неудач.

Шаг 4: Выберите стратегию съемки, которая минимизирует риск поглощения

С точки зрения контроля рисков, как правило, более безопасным является направление:

• пленки с меньшим поглощением (часто керамические или спектрально селективные),
• избегайте очень темных/высокоабсорбирующих пленок на чувствительных IGU,
• и подтвердите совместимость пленки со стеклом для покрытых/тонированных конструкций.

Если вы выбираете масштаб, отнеситесь к этому как к проблеме инженерного выбора, а не как к выбору декора.

Шаг 5: Согласование гарантий и ответственности

Убедитесь, что владелец все понимает:

• позиция производителя IGU в отношении пленки для последующей продажи,
• правила совместимости производителя пленки,
• и кто несет риск в случае выхода из строя IGU.

Даже если пленка “разрешена”, она может быть разрешена только при определенных типах остекления, размерах и условиях затенения.

Как это связано с архитектурными стеклянными средствами (перспектива светодиодных дисплеев)

В коммерческих фасадах пленка используется не только для комфорта - иногда она служит для брендинга, приватности или “превращения стекла в медиа”.”

Если ваша цель - визуальное воздействие на стекло, Вам следует сравнить подходы “тонирующая пленка” и “мультимедийный слой”:

• For window-as-media концепции, см. наш обзор Прозрачные LED-экраны
• For клейкие/гибкие пленочные носители, Типичным вариантом является LED-пленочные экраны
• Если вы оцениваете “стекло само становится дисплеем”, начните с LED-стеклянные экраны

Зачем упоминать об этом в статье об оконной пленке? Потому что снова проявляется та же строительная физика: управление теплом, долговечность краев, контроль конденсата и поведение покрытий/прокладок/десиккантов с течением времени. Если вы уже беспокоитесь о том, что пленка повышает температуру на стеклопакете, вам следует еще более дисциплинированным при добавлении любого функционального слоя на стекло.

Если вам нужны примеры по сценариям (торговые витрины, выставочные залы, атриумы), просмотрите наш раздел решения страница.

А если вам нужна инженерная поддержка для конкретного фасада (размещение Low-E, тип IGU, схема затенения, эксплуатационная влажность), наши подходы задокументированы на Технологии и качество.

“Руководство по устранению неисправностей ”если - то" (быстрые решения)

Если вы видите конденсат на стекле со стороны комнаты зимой,...

Тогда сделайте это в первую очередь:

1. Проверьте относительную влажность воздуха в помещении (используйте гигрометр).
2. Снижайте относительную влажность в соответствии с целевыми значениями наружной температуры.
3. Увеличьте приток воздуха через остекление (избегайте полностью закрытых жалюзи, включайте вентиляторы после душа/приготовления пищи).

Если вы видите запотевание между стеклами...

Тогда рассматривайте это как вероятное нарушение герметичности/долговечности IGU:

• Это соответствует тому, что стандарты IGU призваны предотвратить (запотевание/конденсат внутри герметичной полости).
• Планируйте оценку/замену IGU, а не гонитесь за RH в помещении.

Если после установки пленки появилась трещина...

Тогда проверьте классические причины:

• частичное затенение,
• плотные жалюзи/шторы,
• декали/этикетки,
• Вентиляционные отверстия HVAC,
• и состояние краев.

Не останавливайтесь на том, что “это сделала пленка”. Во многих случаях фильм - это лишь одна часть истории градиента.

Вопросы и ответы (краткие, практические)

Можно ли установить пленку на двойное остекление?

Часто да - но только после проверки типа остекления, конфигурации Low-E/тонировки, схемы затенения, состояния кромок и рабочей влажности. Режимы отказа (тепловой стресс и долговечность уплотнения) реальны, но они контролируемы при правильном проектировании и эксплуатации.

Будет ли пленка “вызывать конденсацию”?

Пленка не создает воду. Конденсация происходит, когда температура поверхности ниже точки росы. Пленка может влияние Температура поверхности при определенных солнечных условиях, но в большинстве зданий доминирующими рычагами являются контроль влажности воздуха в помещении и управление воздушными потоками.

Какова самая большая ошибка в работе?

Зимой влажность воздуха слишком высока для наружной температуры - особенно при плотном прилегании жалюзи к стеклу.

Я планирую проект по созданию стеклянной среды - кто должен проанализировать мои риски, связанные с остеклением и тепловым режимом?

Если вам нужен комбинированный обзор “стекло + медиа + строительная физика”, начните с ChinaLEDScreens и пришлите график остекления + фотографии. Вы можете связаться с нами напрямую через Свяжитесь с нами.

Итог

Пленка на двойном остеклении наиболее безопасна, если вы соблюдаете три условия:

1. Температурные градиенты (избегайте частичного затенения горячих полос, плотных штор, наклеек и струй HVAC).
2. Прочность кромок и уплотнений (рассматривайте запотевание между стеклами как проблему IGU; соблюдайте концепции долговечности, лежащие в основе стандартов ASTM IGU).
3. Точка росы в помещении (используйте реальные значения RH в зависимости от наружной температуры, а не догадки).
