Wer schon einmal nachts vor einer ETFE-Kissen“-Fassade gestanden hat, kennt die Gelegenheit: ETFE-Kissen verwandeln Licht in Architektur. Sie sind lichtdurchlässig, leicht und visuell lebendig“, weil die Oberfläche wie ein weiches Volumen und nicht wie eine harte Fläche wirkt.

Aber aus denselben Gründen, aus denen ETFE erstaunlich aussieht, geht auch die LED-Integration schief:

• Die Haut bewegt sich (Atmung mit Druck + Wind).
• Die Haut ist keine Montagefläche (ETFE ist absichtlich nicht klebend und nicht strukturiert).
• Die Haut ist wärmeempfindlich im Vergleich zu Glas/Metall, so dass sich “heiße Stellen” und schlechte Belüftung schnell bemerkbar machen.

Die richtige Frage lautet also nicht: “Wie?” Sie lautet: Welches LED-System erzeugt den gewünschten Medieneffekt und respektiert gleichzeitig die strukturellen und operativen Regeln des ETFE-Kissensystems?

Für einen breiteren architektonischen Kontext können Sie sich auch unsere Übersicht über Fassadenanwendungen ansehen: LED-Bildschirmlösungen für Architekturfassaden und Glasstrukturen.

ETFE-Kissen im Klartext: Was für LED-Designer wichtig ist

ETFE-Kissen sind in der Regel mehrlagige ETFE-Folien, die zu Kissen aufgeblasen werden. Sie werden in Stadionhüllen, Atrien, Vordächern und “Bubble”-Fassaden verwendet, da sie eine hohe Lichtdurchlässigkeit und ein sehr geringes Eigengewicht aufweisen. ETFE kann einen großen Teil des sichtbaren Lichts durchlassen (oft wird ein Wert von ~90-95% für eine einschichtige Folie angegeben, wobei dieser Wert je nach Schicht/Fraktion abnimmt).

Drei ETFE-Realitäten, um die Sie herum planen müssen

1) ETFE ist nicht das richtige Trägermaterial. Auch wenn sie wie eine “Oberfläche” aussieht, ist sie nicht dazu da, Ihre Lasten zu tragen. Jede LED-Integration sollte davon ausgehen keine Durchdringungen und keine Abhängigkeit von der Adhäsion.

2) Die Fassade ist eine dynamische Membran. Kissen verändern ihre Form je nach Druck, Temperatur und Wind. Das bedeutet, dass Ihre Pixelgeometrie Folgendes aushalten muss kleine Bewegungen ohne Kabel, Stecker oder Befestigungspunkte zu belasten.

3) Optik ist etwas anderes als Glas. ETFE verhält sich wie eine lichtdurchlässige Schicht; es kann helfen, das Licht zu blenden (große Gleichmäßigkeit), aber tagsüber kämpfen Ihre Pixel mit der Umgebungshelligkeit. Ihre Lösung braucht Kontraststrategie, und nicht nur grobe Ungeziefer.

Schnellselektor: ETFE-Zwang → bestes LED-Produkt

Die “großen drei” Zwänge, die über Ihr Produkt entscheiden

1) Bewegung + Toleranz (kämpfen Sie nicht gegen das Kissen)

Das ETFE-Kissen ist keine starre Fläche. Sie wollen LED-Produkte, die entweder:

• montieren zu einem Sekundärrahmen mit kontrolliertem Abstand, oder
• von Natur aus tolerant sind (Knoten-/Streifensysteme mit flexiblen Abständen und Schlupfmanagement)

Practical rule: Vermeiden Sie, dass große starre LED-Gehäuse die Kissenfläche “berühren”. Selbst winzige wiederholte Berührungen führen zu Verschleiß.

2) Windlast + Freiflächenverhältnis (Berater werden dies zuerst fragen)

ETFE-Kissenhüllen gibt es oft an Gebäuden, bei denen die Windleistung stark geprüft wird. Wenn Sie eine LED-Fassadenschicht hinzufügen, verändern Sie sich:

• projizierte Fläche gegen Wind
• aerodynamisches Verhalten
• strukturelle Lastpfade

Aus diesem Grund werden Lösungen mit offener Struktur (Maschen/Gitter/Bänder) in der Regel schneller geprüft: Sie können sie verteidigen mit höhere Offenheit und geringerer Widerstand als bei massiven Schränken.

3) Wärme + Optik (Ihr Feind sind lokalisierte Hotspots)

ETFE hat ein ausgezeichnetes Tageslichtpotenzial, ist aber immer noch ein Polymerfoliensystem. Heiße Luft, die hinter dichten LED-Schichten eingeschlossen ist, ist der Punkt, an dem Projekte unangenehm werden.

Ziel der Gestaltung: die Elektronik zu belüften, den Strom zu verteilen und “Wärmeinseln” zu vermeiden. Beachten Sie auch, dass ETFE-Installationen wegen ihres geringen Gewichts im Vergleich zu Glas geschätzt werden (oft wird auf ~1% des entsprechenden Glasgewichts verwiesen), so dass die Hinzufügung schwerer LED-Masse eines der Verkaufsargumente des Systems zunichte macht.

Beste LED-Produktkategorien für ETFE-Kissenprojekte

1) Pixelgesteuerte LED-Video-Lichtleisten (am besten für Umrisse + “animiertes Glühen”)

Wenn Ihre Vision mehr ist Architekturbeleuchtung als “TV-Bildschirm”, sind pixelgesteuerte lineare Systeme in der Regel die sauberste Lösung.

Warum sie mit ETFE arbeiten:

• Sehr geringes Gewicht pro Meter im Vergleich zu modulbasierten Displays
• Kann komplexen Geometrien folgen (Stadionrippen, Kissengitterlinien)
• Starke Wirkung bei Nacht, da ETFE das Licht streut und als Volumen gelesen wird
• Einfache Einteilung in Zonen (Teamfarben, Veranstaltungsmodi)

Wo sind sie zu verwenden?

• Entlang von Kissenrahmenlinien (das Raster wird zu Ihrer “Pixelkarte”)
• Um Dachkanten, Eingänge und Gebäudekonturen
• Schaffung von “atmenden” Lichteffekten, die visuell dem Verhalten des Kissens entsprechen

Technische Hinweise (was ist zu spezifizieren):

• Steuerprotokoll: DMX/Art-Net/sACN vs SPI (Projektumfang entscheidet)
• IP-Schutzstrategie: Komponenten für den Außenbereich + abgedichtete Steckverbinder
• Plan für die Stromeinspeisung (Vermeidung von Spannungsabfallleitungen, die bei jedem Übergang ein Helligkeitsrelief erzeugen)

Wenn Sie eine genauere Aufschlüsselung von Produkt und Design wünschen, finden Sie hier eine Referenz: LED-Videolichtstreifen / Pixel Media Linear Strips Führung.

Wenn Streifen NICHT genug sind: Wenn Sie wirklich lesbaren Text/Video über die gesamte Fassade bei Tageslicht benötigen, bieten Streifen nicht die erforderliche Pixeldichte oder Oberflächenabdeckung. Hier kommt das Netz/Gitter ins Spiel.

2) Mesh-LED-Anzeigen (am besten für großflächige Videos mit hoher Offenheit)

Mesh LED ist die klassische Antwort, wenn ein Berater sagt: “Wir wollen Medieninhalte, aber wir müssen die Windlast gering halten.”

Warum mesh mit ETFE-Projekten arbeitet:

• Hoher Freiflächenanteil → bessere Windleistung
• Leichtes Gewicht im Vergleich zu massiven Schränken
• Ein großer Pixelabstand ist akzeptabel, da der Betrachtungsabstand bei Fassadenprojekten in der Regel groß ist.
• Kann als separate Schicht vor (oder hinter) der ETFE-Hülle installiert werden zur unabhängigen Struktur

Typische ETFE-freundliche Anwendungen:

• Stadion-Außenring “Video Skin” (Fernsicht)
• Atrium-Innennetz hinter ETFE, wo das Wetter kontrolliert wird
• Ereignisgesteuerte Fassaden, bei denen die Anzeige nicht immer aktiv ist

Was zu beachten ist:

• Moiré + visuelle Interferenz: ETFE-Kissennähte, Frittenmuster und strukturelle Gitter können mit Netzpixelmustern interagieren. Planen Sie Testplatten und führen Sie frühzeitig Kameratests durch.
• Abstandsfläche: sorgen für einen ausreichenden Abstand, so dass das Netz das Kissen bei Wind nicht küsst.
• **Zugangskorridore oder Seilzugang.

Einzelheiten zur Auswahl und zu technischen Kompromissen finden Sie hier: Mesh-LED-Anzeigen / flexible Mesh-Vorhang-Anzeigeführung.

3) LED-Gitterschirme (am besten für starre, windbeständige Fassaden)

Betrachten Sie das Gitter als den “strukturellen Cousin” des Netzes: Es ist zwar immer noch offen, wird aber oft als steiferes, architektonisches System gebaut.

Warum das Gitter auf großen Briefumschlägen beliebt ist:

• Starke mechanische Struktur für raue Außenbedingungen
• Hohe Transparenzoptionen weiterhin möglich
• Es ist einfacher, einheitliche große Flächen zu bauen, insbesondere wenn die Fassade eben ist oder in starke Erker unterteilt ist.

Beste Anwendungsfälle rund um ETFE:

• As a separate äußere Schicht an Stadionfassaden, hinter denen ETFE als Wetterschutzhaut verwendet wird
• Auf starren Rahmenzonen, die an ETFE-Kissen angrenzen (hybride Umhüllungen)

Tipps zur Spezifikation:

• Bestätigen Sie das Freiflächenverhältnis eines Fassadenbauers
• Wählen Sie eine korrosionsbeständige Oberfläche für langfristige Stabilität
• Bestätigen Sie die Methode des Modultauschs (Zugang von vorne oder von hinten)

Referenz des Reiseführers: Leitfaden für den LED-Gitterschirm.

4) Wann transparente LED-Produkte sinnvoll sind (und wann nicht)

Transparente LED werden oft nachgefragt, weil ETFE durchsichtig ist, so dass die Kunden davon ausgehen, dass transparente LED darauf passt“.”

Realitätsprüfung: Die Oberflächeneigenschaften und die Kissenbewegung von ETFE machen es zu einem schlechten Kandidaten für “auftragbare” Displayschichten. Das sicherere Muster ist:

• transparente LED leuchtet angrenzende Verglasung, starres Polycarbonat oder Glasinnenwände
• ETFE-Kissen bleibt die Hülle, LED bleibt auf stabilem Untergrund

Wenn Ihr ETFE-Projekt Glasvorhangwände umfasst, können Sie diese Zonen und ETFE-Zonen als “Leuchten + Muster” und nicht als “hochauflösendes Video” gestalten.”

Referenzhandbuch für Spezifikationssprache und Planung: Transparente LED-Anzeigeführung.

Technisches Handbuch: Wie man LED integriert, ohne die ETFE-Regeln zu verletzen

Prinzip 1: Befestigung der LEDs an einem unabhängigen Rahmen (nicht an der Membran)

Behandeln Sie die LED-Schicht als eigenes Fassadensystem:

• unabhängiger Lastpfad zu Stahl / Beton
• kontrollierte Annäherung
• flexible Gelenke, wo erforderlich (Bewegungstoleranz)
• klare Zonen für die Wartung und den Austausch von Kissen

Grundsatz 2: Entwerfen Sie so, als gäbe es Wasser (weil es das tut)

Auch wenn das LED-Produkt IP-zertifiziert ist, müssen Sie es trotzdem verwenden:

• Tropfschlaufen an jedem Anschluss
• Entwässerungswege, die nicht in empfindliche Gebiete führen
• Kondensationsstrategie für Hohlräume (insbesondere wenn Sie LED hinter ETFE platzieren)

ETFE wird aufgrund seines nicht klebenden Oberflächenverhaltens oft als wartungsarm / selbstreinigend beschrieben. Das tut not bedeutet, dass Ihre Elektronik selbstreinigend ist - vorausgesetzt, das Wassermanagement ist eine erstklassige Voraussetzung.

Grundsatz 3: Die Zuordnung von Kontrollen und Inhalten muss der Architektur entsprechen

Eine ETFE-Kissenfassade ist in der Regel ein Muster (Rauten-/Hexen-/Blasengeometrie). Erzwingen Sie keinen flachen “Rechteck-Videowand”-Workflow.

Besserer Ansatz:

• Segmentierung des Inhalts nach architektonischen Zonen
• eine Kartierung verwenden, die die Kissengrenzen respektiert
• Vordefinieren von Showmodi (Ereignis / Normal / Nacht / Wartung)

Fallbeispiele, die Sie in Beratungsgesprächen anführen können

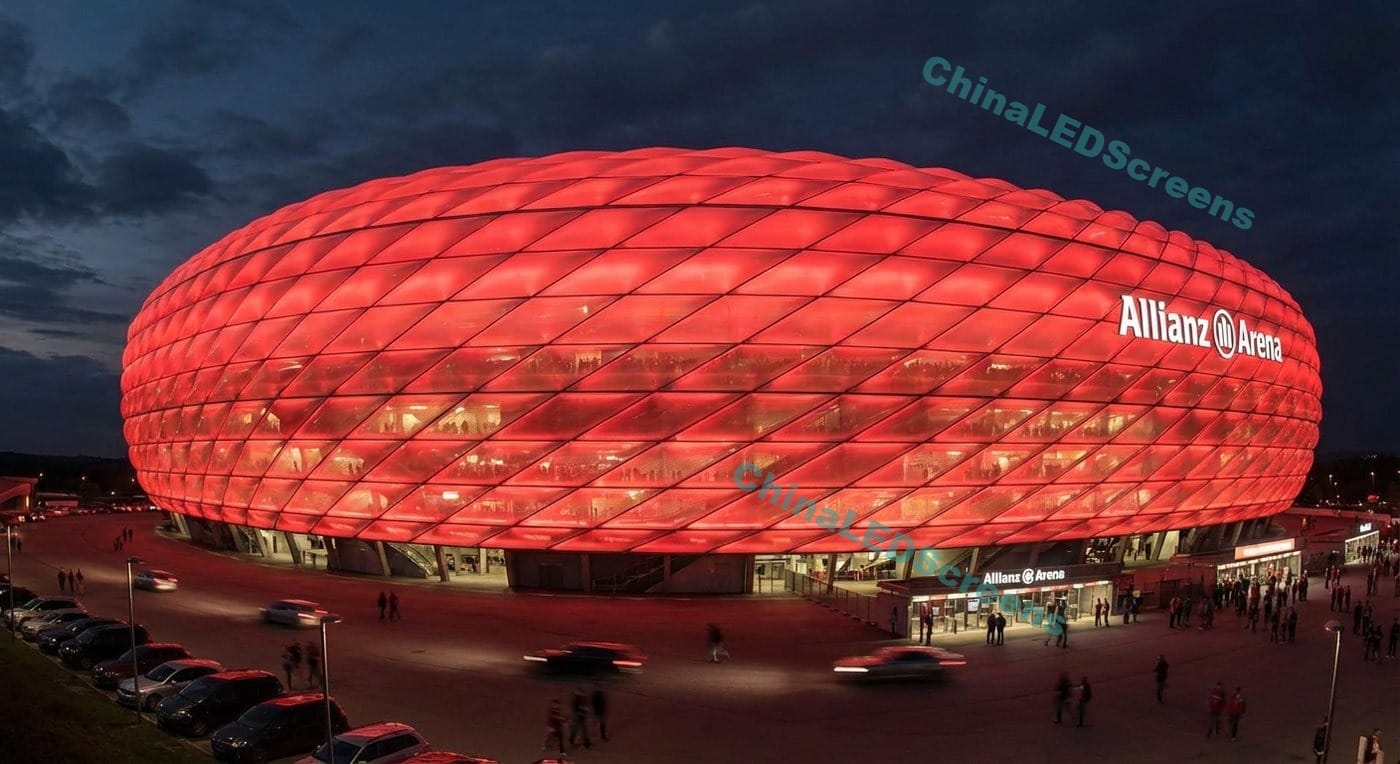

Allianz Arena (ETFE-Kissen + großflächige dynamische Lichtreferenz)

Das Stadion ist ein viel zitiertes Wahrzeichen für ETFE-Kissenfassaden, und sein Fassadenbeleuchtungssystem wurde auf LED umgerüstet - ein Beweis dafür, dass ETFE-Kissenhüllen können massive dynamische Beleuchtung im Maßstab einer öffentlichen Veranstaltung unterstützen. Öffentlich zugängliche Informationen zum Stadion beziehen sich auf den Zeitplan für die Umrüstung auf LED-Beleuchtung und den Umfang der beleuchteten Flächen.

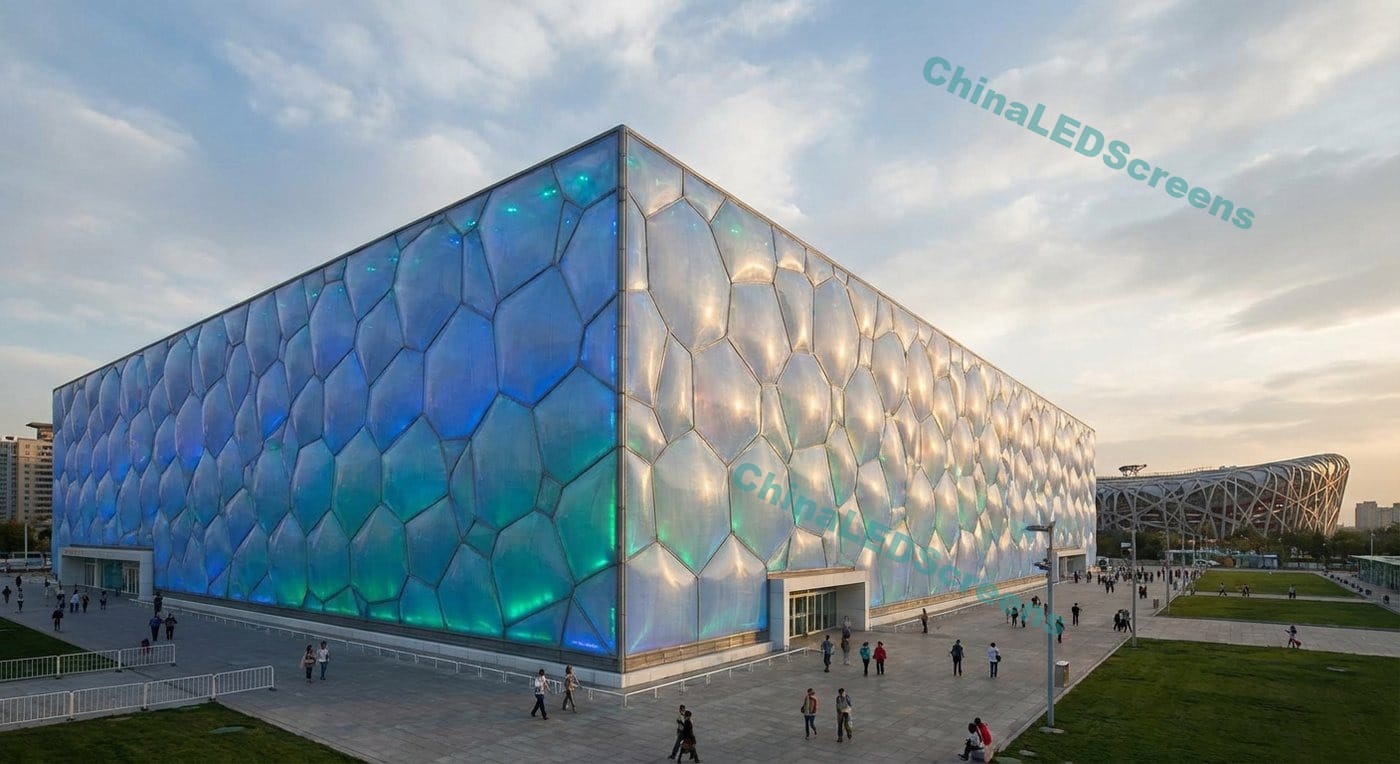

Pekinger “Wasserwürfel” (ETFE-Verkleidungsleistung + Energierahmung)

Die Projektbeschreibung von Arup hebt das sehr geringe Gewicht von ETFE im Vergleich zu Glas, das selbstreinigende Verhalten und die beachtlichen Energieeinsparungen hervor (einschließlich der Energieeinsparungen bei der Beleuchtung in einer Schwimmhalle), was das Argument unterstützt, dass ETFE aufgrund seiner Leistung ausgewählt wurde - und jede LED-Schicht sollte diese Leistung erhalten.

Checkliste für beratungsfertige Spezifikationen (kopieren/einfügen in Ihr RFQ)

A) Geometrie und Leistung

• Standort des Gebäudes + Kriterien für die Windauslegung
• ETFE-Kissengitteranordnung und Bewegungstoleranzzonen
• Zielentfernung (nächstgelegene + typische + weiteste Entfernung)
• Gewünschter Inhaltstyp: Umrissbeleuchtung / Muster / Text / Video

B) Auswahl der LED-Produkte

• Kategorie: Streifen / Netz / Gitter (definieren Sie warum)
• Pixelabstand / Knotenabstand an den Betrachtungsabstand angepasst
• Helligkeitsstrategie: Tag- und Nachtszenen (einschließlich Anforderungen an die Dimmkurve)
• Freiflächenanteil und Windlastannahmen

C) Elektrik und Steuerung

• Leistungsarchitektur (Spannung, Einspeisepunkte, Redundanz)
• Steuerprotokoll (DMX/Art-Net/sACN oder Video-Controller)
• Mapping-Plan + Content-Management-Workflow
• Überspannungsschutz, Erdung/Verbindung, Blitzschutz

D) Umwelt + Dienstleistung

• IP-Schutzart für Module/Steckverbinder
• UV-beständige Verkabelung/Mäntel für sonnenexponierte Strecken
• Entwässerung und Tropfschleifen
• Zugangsmethode (Seilzugang / Laufsteg / Aufzugspunkte)
• Zielvorgabe für Ersatzteile + Auswechselzeit pro Modul

7 Fehler, die ETFE- und LED-Projekte scheitern lassen

1. Versuch der “Befestigung an ETFE” anstelle des Baus eines zweiten Rahmens
2. Auswahl des Pixelabstands auf der Grundlage der Logik von Innenbildschirmen (zu fein, zu schwer)
3. Überprüfung der Freiflächen und der Windverhältnisse erst in einem späten Stadium
4. Unterschätzung des Spannungsabfalls (Bänder werden auf durchscheinenden Häuten sichtbar)
5. Kein Plan für Kondensation/Ableitung hinter der LED-Schicht
6. Keine Wartungsgeschichte (wer tauscht was, wie und wie schnell)
7. Mapping/Inhalt als nachträglicher Gedanke behandeln (es ist die Hälfte des Projekts)

FAQ

Kann ich LED-Folie auf ETFE-Kissen aufkleben? Bei den meisten Projekten sollten Sie davon ausgehen keine-ETFE ist nicht als Klebesubstrat gedacht, und die Kissenbewegung macht verklebte Installationen riskant. Verwenden Sie stattdessen einen unabhängigen Rahmen oder montieren Sie transparente LED auf einer angrenzenden Hartverglasung.

Maschen oder Gitter: Was besteht die Windprüfung schneller? Beides ist möglich, aber in der Regel ist der entscheidende Faktor offenes Flächenverhältnis + strukturelle Dokumentation. Gitter werden oft für sehr große Flächen bevorzugt; Gitter werden oft bevorzugt, wenn ein steiferes architektonisches System erforderlich ist.

Wie hell muss es durch ETFE sein? ETFE kann einen hohen Anteil des sichtbaren Lichts durchlassen, was für Nachteffekte hilfreich ist, aber bei Tag sind eine Kontraststrategie und die richtige Pixeldichte erforderlich. Verwenden Sie Tag/Nacht-Szenenprofile und vermeiden Sie zu hohe Helligkeitswerte, die unnötig Wärme und Strom verbrauchen.

Welches ist das sicherste “Erstprojekt”-LED-Produkt für ETFE-Fassaden? Wenn das Ziel Wirkung + geringes Risiko ist: pixelgesteuerte Video-Lichtleisten auf einem sekundären Rahmen sind in der Regel der schnellste Weg zu einem erfolgreichen Ergebnis.
